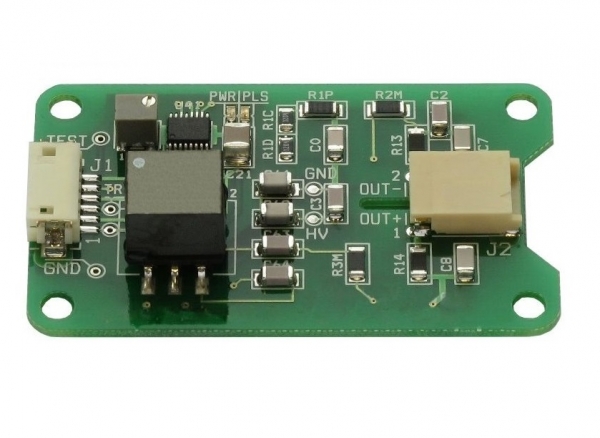

Pockelszellen-Treiber mit 2800 - 3800 V Spannungsamplitude
Die Pockelszellen-Treiber 8-PCD-1 bietet einen unipolaren Ausgang und kann mit Güteschaltern (Q-switch) und Modulatoren auf der Basis von RTP-, KTP-, LITA-, LNB-Kristallen verwendet werden.
Der Hochspannungsimpuls wird durch einen symmetrischen, bipolaren Ausgang im Betriebsmodus «Switch-On» gebildet
Versorgungsspannungsbereich + 5V bis + 7.5V
Integrierte gepulste HV-Quelle
Einstellung eines Hochspannungsimpulses entweder direkt auf der Platine (über eingebautes Potentiometer) oder aus über Remote-Eingang
Deutlich reduziertes elektromagnetisches Rauschen
Positiver logischer Trigger 3 - 8 V
Ultrakompakte Größe - konzipiert für handheld Q-switch Laserköpfe
Spezifikationen
Output voltage amplitude 1, 1a
2800 - 3800 V
Output voltage pulse-to-pulse instability
1%
Max pulse current
40 A
Max load capacitance
40 pF
HV pulse rise time 2
2 - 4 ns
HV pulse duration (factory-set) 3
0.5 - 1 µs
HV pulse fall time
3 - 6 µs
Max HV pulse repetition rate
2 kHz
Trigger voltage (input impedance is 200 Ohms)
3 - 8 V (+5V)
Output pulse delay vs. trigger pulse 4
15 - 30 ns
HV pulse jitter
< 0.5 ns
External powering requirements:
Low voltage DC supply
+5V to +7.5V
Low voltage DC supply current
at a repetition rate of 100 Hz
180 mA
at a repetition rate of 1 kHz
260 mA
at a repetition rate of 2 kHz
340 mA
Operating temperature range
–40 to +60 °C
Dimensions
30 x 50 x 12.6 mm3
Mounting hole pattern (Ø 3.2 mm)
24 x 44 mm
1 wird vom eingebauten Potentiometer oder per remote Eingang eingestellt, auf Wunsch kann der
Spannungsausgangspegel über einen kapazitiven Spannungsteiler auf einen beliebigen Wert eingestellt werden. 1a max.Ausgangsspannungsamplitude bei + 7,5 V Spannungsversorgung 2 hängt von der Lastinduktivität und der Ausgangsspannungsamplitude ab. 3 wird vom Hersteller festgelegt. 4 Die Verzögerung hängt vom Triggerimpuls ab.Je höher die Trigger-Amplitude, desto kürzer die Verzögerung.
