8MR190V-2-VSS42 - Rotationstisch motorisiert für Vakuum | motorisierte Rotationstische | Rotationstische | Mechanik | Vision Optik-Mechanik WebShop

Um Vision Optik-Mechanik WebShop in vollem Umfang nutzen zu können, empfehlen wir Ihnen Javascript in Ihrem Browser zu aktiveren.

Preis auf Anfrage

Artikel-Nr.: 644607509
Warentarifnr.: 9031908590/LT

Motorisierter Rotationstisch für Vakuum 10 6 mbar Hohe Stabilität Null Spiel... mehr

Menü schließen

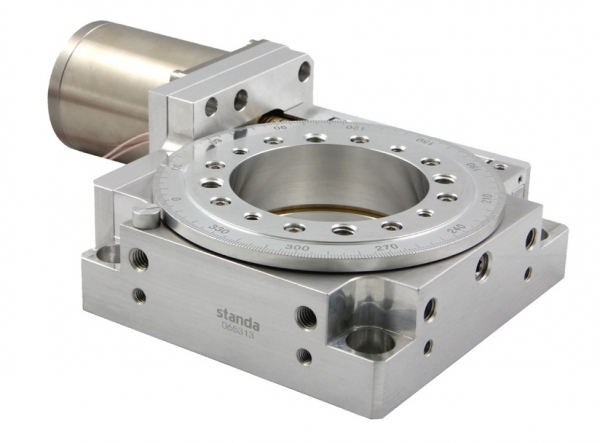

Produktinformationen "8MR190V-2-VSS42 - Rotationstisch motorisiert für Vakuum"

Motorisierter Rotationstisch für Vakuum 10⁶ mbar

Hohe Stabilität
Null Spiel
50,8 mm (2 Zoll) Apertur
Home / Nullpositionsgrenzschalter
Auflösung 4,5 Bogensekunden (1/8 Schritt)
Andere Motoren auf Anfrage
Montagemodifikation auf Anfrage möglich

Spezifikationen
Drehbereich	360°
Apertur	50,8 mm
Auflösung (Vollschritt)	0,6 arcmin (0,01°)
Max. Rotationsgeschw.	2 U/min
Spiel	0
Wobble	0,5 arcmin
Excentrizität	10µm
Belastbarkeit	Horizontal 10 kg Vertical 2 kg
Drehmoment	0,6 Nm
Referenzschalter	1 mech., pushed is "closed"
Anschluss	HDB15(M), Leitung 2m, HV kompatibel

Motor

Model	Wiring scheme	Design Voltage,	Phase Current,	Holding Torque,	Detent Torque,	Phase Resistance,	Inductance,	Steps/Revolution
Model	Wiring scheme	V	A	Nm	mNm	Ohm	mH	Steps/Revolution
VSS42	bipolar	42	1,2	0,13	5	1,7	3	200 (1.8°)

Empfohlener Treiber/Controller: 8SMC5-USB

Nichtvakuum-Version
