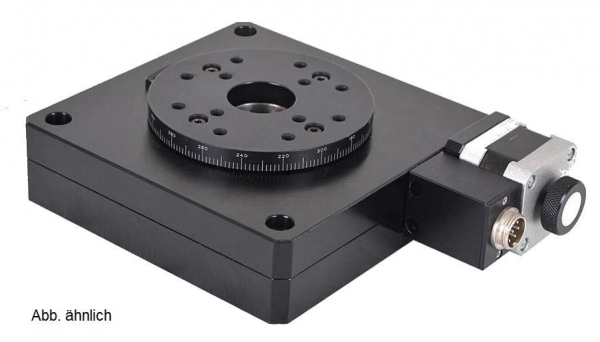

Antriebsschnecke und Getriebe der 8MRSC Serie sind perfekt aufeinander abgestimmt um Spiel und Umkehrspiel zu minimieren.
Radiales Spiel wird durch den Einsatz vorgespannter Axiallager eliminiert. In der Mitte des Tisches befindet sich eine Apertur.
Der Antrieb erfolgt über einen 2-Phasen Schrittmotor. Die Welle des Schrittmotors ist mit einem Drehknopf verbunden, der bei Bedarf eine manuelle Einstellung ermöglicht. Die Oberseite des Tisches ist mit M6/M8 Gewindelöchern und versehen.
Die Standardtische werden aus einer Aluminiumlegierung hergestellt und werden schwarz eloxiert.
Customausführungen aus Edelstahl sind auf Wunsch ebenfalls möglich.
Spezifikationen
Antrieb
Präzisions-Schneckenantrieb
Übersetzung
180:1
Führung
Doppelte Lagerausführung
Material
Aluminium, schwarz eloxiert
Plattformdurchmesser
100 mm
Apertur
30 mm
Motor
Phasen Schrittmotor (200 Schritte/Umdr.)
Vollschritt
0,01° (Mikroschrittbetrieb möglich)
Max. Geschwindigkeit
8°/s
Belastbarkeit
50 kg
