8MRB450-350-60D-MEn2 - Rotationstisch motorisiert

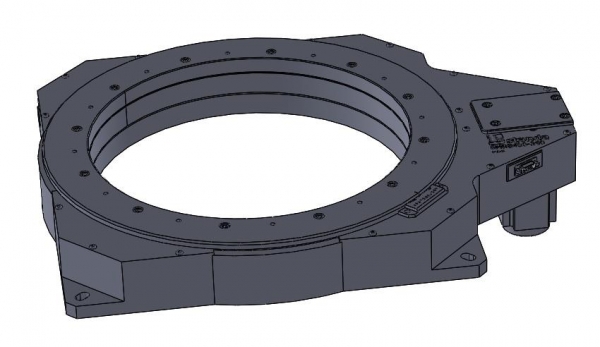

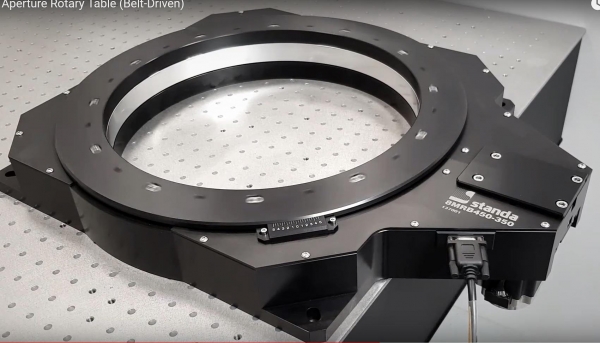

Vorschau: 8MRB450_350_60D.jpg Vorschau: _8MRB450_350_60D.jpg

Preis auf Anfrage



  • Artikel-Nr.: 644623926
Beschreibung Downloads 3
Beschreibung
Motorisierter "Large Aperture" Rotationstisch mit Encoder Spezifikationen... mehr
Menü schließen
Produktinformationen "8MRB450-350-60D-MEn2 - Rotationstisch motorisiert"

Motorisierter "Large Aperture" Rotationstisch mit Encoder


Spezifikationen

Ausführung

Mit Encoder MEn2,

Motormontage an Unterseite

AntriebBelt drive 1:12.5
Clear aperture 350 mm (13,77")
Rotationsbereich360°
Auflösung

Vollschritt  8,64'

1/8 Schritt 64,8''

WiederholbarkeitUni-direktional 0° 01‘ 30‘‘
Bi-direktional   0° 02‘ 00‘‘
Genauigkeit0° 04‘ 00‘‘
Wobble0° 00‘ 50‘‘
Maximangeschwindigkeit53 U/min
Belastbarkeit

Axial   150 kg

Radial 150 kg

Drehmoment230 Nm
MotoranschlussDB9(M)
Endschalter (home)Hall-Sensor
Referenzschalter1 Hall Sensor,
pushed is closed
Anschlussleitung1,6 m
Gewicht17,6 kg
Motor2-Phasen Schrittmotor, bipolar, Model 6018
Model6018
Spannung3,9 V
Phasenstrom2,12 A

Phasenwiderstand

2,6±15% Ohm
Induktivität12,8±20% mH

Schrittmoment

75 mNm

Haltemoment

3,54 Nm

Schritte / Umdr.

200 (1.8°)



Winkel für vertikalen Betrieb: 2AB450-350

Empfohlener Treiber: 8SMC5-USB


Vakuum kompatible Ausführung ( bis 10-3 mbar) verfügbar!
