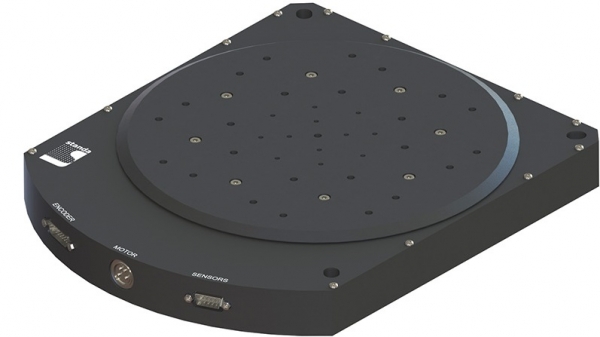

8MRL250 - Direct Drive Rotation Stages

7.361,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644623272
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 1
Beschreibung
Direct Drive Rotationstisch   Hohe Winkelgeschwindigkeit und... mehr
Menü schließen
Produktinformationen "8MRL250 - Direct Drive Rotation Stages"

Direct Drive Rotationstisch



  • Hohe Winkelgeschwindigkeit und Winkelbeschleunigung
  • Bidirektionale Wiederholbarkeit bis <5 Bogensekunden
  • Analoge Encoder-Schnittstelle und große Auswahl anRS422-Interpolationsfaktoren
  • Perfekt passend zu Linearmotor der 8MTL-Serie
  • Anwendungsbereiche:3D Druck, Laserfrabrikation, Wafer-Scanning, PCB Ätzen usw.



Spezifikationen

Plattformdurchmeser250 mm
AperturAuf Anfrage
Rotationsbereich360°
Wiederholbarkeit, bidirektional4 arcsec
Positionsgenauigkeit (unkalibriert)40 arcsec
Axial runout 30 µm
Radial runout20 µm
Spiel0
Maximalgeschwindigkeit3300 deg/s
Drehmoment

Nominal 6,9 Nm

Peak 22,9 Nm

Belastbarkeit

Horizontal 20 kg

Vertikal 15 kg

MaterialAliminium, schwarz eloxiert
Gewicht5 kg
Referenzschalter/InterfaceJa, RS422
AntriebDirect Drive, 3-Phase BLDC
Encoder1Vpp Analoge Induktivität*
Encoderauflösung1 arcsec**
Anschluss und LeitungslängeAuf Anfrage
UmgebungsdruckBis 10E-3 Torr
UmgebungstemperaturAuf Anfrage
Passende Baseplate3BP8MRL250


* Der Encoder kann mit einer externen Interpolationsschaltung mit RS422-Encoderschnittstelle ausgestattet werden.

** Die Auflösungsanzeige analoge Encoder-Schnittstelle angezeigt.
     Auflösungsanpassung des Interpolationsfaktors für bestimmte Anwendung möglich.
