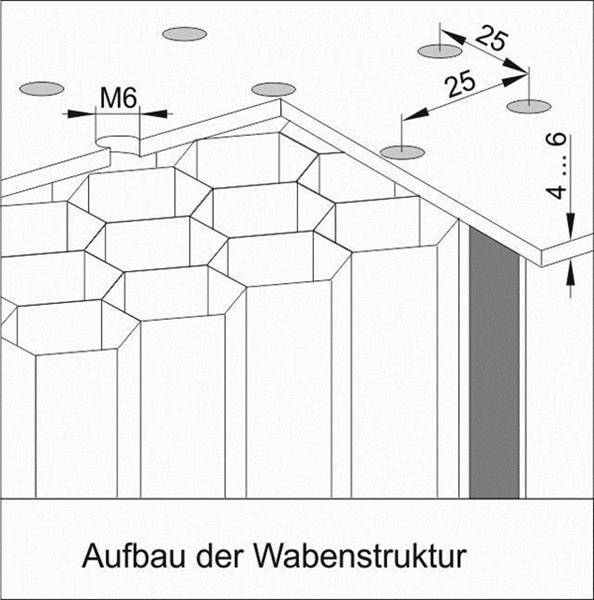

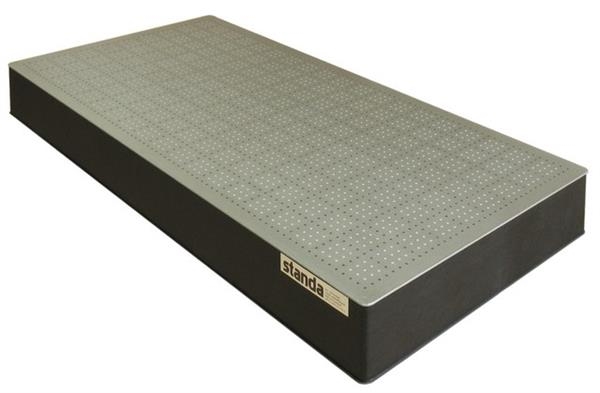

Die optischen Tische der Firma Standa sind mit einem stabilen Honigwabenkern versehen, der zusammen mit der oberen und unteren Deckplatte in Sandwichverfahren verbunden ist. Dadurch erhält der Tisch eine hohe Steifigkeit und eine sehr geringe Durchbiegung. Dies ist gleichzeitig die Basis für ein gutes Schwingungsverhalten und niedrige Resonanzfrequenz.
Als Option können Durchlässe für Leitungen oder zur Strahlführung eingearbeitet werden ( Laserport ). Die Deckplatte ist aus ferromagnetischem Edelstahl und kann auf Wunsch aber auch nichtmagnetisch geliefert werden. Eine Ebenheit der Oberfläche von +/- 0,1mm/m² bietet die Grundlage für präzise optische Aufbauten. Die Tischplatten sind nach dem Closed Table Top Prinzip aufgebaut.

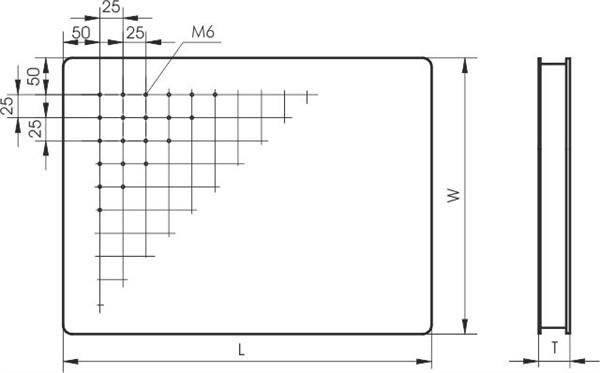

Die M6 Bohrungen im Standardrastermaß von 25 mm sind durch einen Silikonverschluss versiegelt, der nach Bedarf entfernt werden kann. So bleiben nicht genutzte Bohrungen versiegelt und verhindern das eindringen von Kleinteilen und Flüssigkeiten in den Tisch.
Als Zubehör sind erhältlich:
Tischgestelle
Regalsysteme
Schwingungsisolierung
Montagesäulen
Technische Daten
Deckplatte
Dicke
5 mm
Ebenheit
±0,1 mm/m2
Lochraster
M6 / 25mm / versiegelt
Material
Edelstahl, ferromagnetisch
Wabenkern
Material
Stahl 0,25 mm
Dichte
125 - 250 kg/m3 (abhängig von Maschenweite und Struktur)
Stabilität
Young Modul
21x105 kg/cm2
Shear Modul
8.2x105 kg/cm2
Durchbiegung
4 µm bei 100 kg zentraler Last

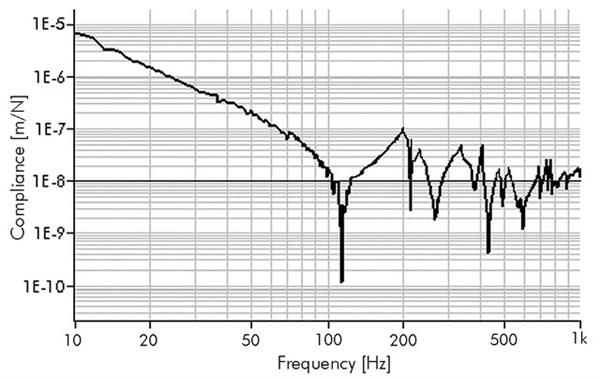

Dämpfung
Resonanz:frequenz
ca. 200 Hz

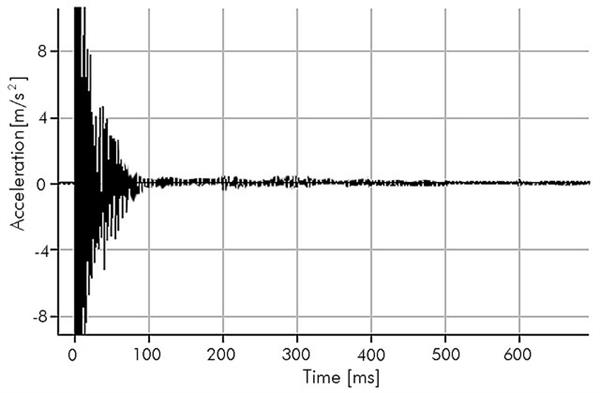

Abklingzeit (Transient excitation )
50 ms
Verfügbare Größen
Model
Größe [mm]
Dicke [mm]
1HT06-24-20
600 x 2400
200
1HT08-10-20
800 x 1000
200
1HT08-12-20
800 x 1200
200
1HT08-15-20
800 x 1500
200
1HT08-18-20
800 x 1800
200
1HT08-18-20
800 x 1800
200
1HT08-20-20
800 x 2000
200
1HT08-24-20
800 x 2400
200
1HT09-10-20
900 x 1000
200
1HT09-12-20
900 x 1200
200
1HT09-14-20
900 x 1400
200
1HT09-15-20
900 x 1500
200
1HT09-16-20
900 x 1600
200
1HT09-18-20
900 x 1800
200
1HT09-18-30
900 x 1800
300
1HT09-24-20
900 x 2400
200
1HT09-24-30
900 x 2400
300
1HT10-10-20
1000 x 1000
200
1HT10-12-20
1000 x 1200
200
1HT10-15-20
1000 x 1500
200
1HT10-15-30
1000 x 1500
300
1HT10-18-20
1000 x 1800
200
1HT10-18-30
1000 x 1800
300
1HT10-20-20
1000 x 2000
200
1HT10-20-30
1000 x 2000
300
1HT10-24-20
1000 x 2400
200
1HT10-24-30
1000 x 2400
300
1HT10-30-20
1000 x 3000
200
1HT10-30-30
1000 x 3000
300
1HT10-35-20
1000 x 3500
200
1HT10-35-30
1000 x 3500
300
1HT12-12-20
1200 x 1200
200
1HT12-12-30
1200 x 1200
300
1HT12-12-30
1200 x 1200
300
1HT12-15-20
1200 x 1500
200
1HT12-15-30
1200 x 1500
300
1HT12-18-20
1200 x 1800
200
1HT12-18-30
1200 x 1800
300
1HT12-24-20
1200 x 2400
200
1HT12-24-30
1200 x 2400
300
1HT12-24-40
1200 x 2400
400
1HT12-30-20
1200 x 3000
200
1HT12-30-30
1200 x 3000
300
1HT12-30-40
1200 x 3000
400
1HT12-35-20
1200 x 3500
200
1HT12-35-30
1200 x 3500
300
1HT12-35-40
1200 x 3500
400
1HT12-40-20
1200 x 4000
200
1HT12-40-30
1200 x 4000
300
1HT12-40-40
1200 x 4000
400
1HT15-15-20
1500 x 1500
200
1HT15-15-30
1500 x 1500
300
1HT15-15-40
1500 x 1500
400
1HT15-18-20
1500 x 1800
200
1HT15-18-30
1500 x 1800
300
1HT15-18-40
1500 x 1800
400
1HT15-20-20
1500 x 2000
200
1HT15-20-30
1500 x 2000
300
1HT15-20-40
1500 x2000
400
1HT15-24-20
1500 x 2400
200
1HT15-24-30
1500 x 2400
300
1HT15-24-40
1500 x 2400
400
1HT15-25-20
1500 x 2500
200
1HT15-25-30
1500 x 2500
300
1HT15-25-40
1500 x 2500
400
1HT15-30-20
1500 x 3000
200
1HT15-30-30
1500 x 3000
300
1HT15-30-40
1500 x 3000
400
1HT15-35-20
1500 x 3500
200
1HT15-35-30
1500 x 3000
300
1HT15-35-40
1500 x 3500
400
1HT15-40-20
1500 x 4000
200
1HT15-40-30
1500 x 3000
300
1HT15-40-40
1500 x 4000
400
- Weitere Größen auf Anfrage (Größe 1500 x 4000 mm).
- Alle Tischplatten auch mit nichtmagnetischer Edelstahlplatte erhältlich.
- Sonderformate, Kabeldurchführungen, Laserports etc. können individuell umgesetzt werden.
In unserem Produktberater (siehe Tab "Downoads") finden Sie eine Übersicht über unsere Tische und Gestelle. Gerne beraten wir Sie auch persönlich.
