1TS-C30/LP - Compact Dynamic Antivibration System

Preis auf Anfrage



  • 644625760
  • 9031908590/CH
Kompakte aktive Schwingungsisolation Dämpfung in allen 6 Freiheitsgraden Bei der... mehr
Produktinformationen "1TS-C30/LP - Compact Dynamic Antivibration System"

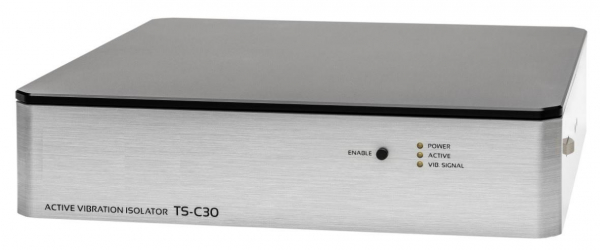

Kompakte aktive Schwingungsisolation


Dämpfung in allen 6 Freiheitsgraden


Bei der TS-C-Serie handelt es sich um kompakte dynamische Schwingungsdämpfungssysteme, die eine Isolierung gegen alle sechs translatorischen und rotatorischen Schwingungsformen bieten.


Dieses preisgünstige dynamischen Schwingungsisoliersystem erreicht auf kleinstem Raum eine bessere Isolierung als die größten und teuersten passiven Systeme. Die Trägheitsrückkopplung mittels piezoelektrischer Kraftmotoren sorgt nicht nur für die Isolierung von Gebäudeschwingungen, sondern auch für die Isolierung von Schwingungsquellen, die auf das System selbst einwirken. Das bedeutet zum Beispiel, dass ein empfindliches Mikroskop, das durch das System isoliert wird, in Ruhe bleibt, obwohl Kräfte über die Hände des Bedieners einwirken.


Die inhärente Steifigkeit des Systems, die etwa 25-mal größer ist als die eines passiven 1-Hz-Resonanz-Isolators, verleiht ihnen eine ausgezeichnete Richtungs- und Positionsstabilität.


Ein aktives Isolationssystem zeichnet sich dadurch aus, dass es praktisch keine Resonanz bei niedrigen Frequenzen gibt.
Das System wurde so konzipiert, dass es selbst bei Frequenzen von nur 2-3 Hz, bei denen viele Gebäude aufgrund von Schwingungen um die vertikale Achse große horizontale Amplituden aufweisen, eine hervorragende Isolierung bietet.

Die Isolierung beginnt bei etwa 0,7 Hz und steigt schnell auf mindestens 40 dB jenseits von etwa 10 Hz an.


Der gesamte Steuerschaltkreis ist in das Gerät integriert. Die Leistungsaufnahme beträgt weniger als 2,5 W.

Das Gerät hat einen Universaleingang und kann an jede Wechselstromquelle von 100 bis 240 VAC angeschlossen werden.
Das Design wurde optimiert, um die bestmögliche Isolierung für empfindliche Instrumente wie Rastersondenmikroskope (AFM, STM), Interferometer und andere hochauflösende Instrumente zu erreichen, so dass die ultimative Leistung dieser Instrumente erzielt werden kann.



Spezifikationen

DeckplatteAluminium
Abmessungen300 x 300 x 70 mm³ (BxTxH)
Aktiver Frequenzbereich1.0 - 300 Hz (oberhalb 300 Hz passiv)
Isolationsleistung5Hz > 26dB (95%), >~10Hz > 40dB (99%)
Korrekturkraft±8N vertical, ±4N horizontal
Statische Konformität27 µm/N
Max. Last40 kg
Gewicht9,2 kg
Sicherheitsklasse1
Betriebsspannung100 – 240 VAC, 50 – 60 Hz
Leistungsaufnahme2,5 W
MonitorsignalEin gemultiplextes Signal zur Anzeige auf dem Oszilloskop zeigt die Schwingungspegel mit und ohne Isolierung an - nur zu Diagnosezwecken.
