1AVI-200M/2/LP - Active Vibration Isolation System

Vorschau: 1AVI_200M_2_LP.jpg Vorschau: 1AVI_200M_2_LP_appl.jpg Vorschau: Transmissibility_horizontal.jpg Vorschau: Transmissibility_vertikal.jpg

Preis auf Anfrage



  • Artikel-Nr.: 644625551
  • Warentarifnr.: 9031908590/CH
Beschreibung Downloads 1
Beschreibung
Active Vibrationsisolation Systemkonfiguration: 2 Einzeleinheiten + 1 Steuereinheit A2... mehr
Menü schließen
Produktinformationen "1AVI-200M/2/LP - Active Vibration Isolation System"

Active Vibrationsisolation

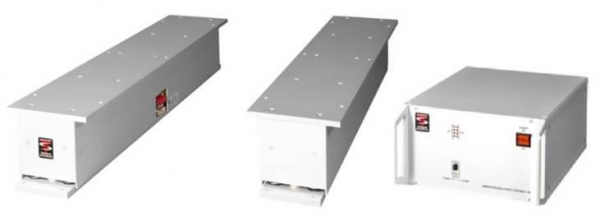

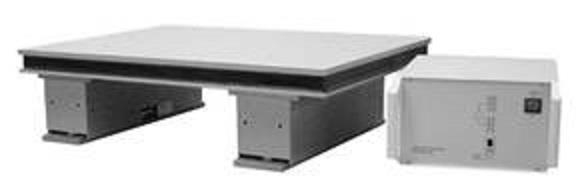

Systemkonfiguration: 2 Einzeleinheiten + 1 Steuereinheit A2


Dämpfung in allen 6 Freiheitsgraden


Spezifikationen

Abmessungen (Einzelmodul)

 600 x 130 x 112.5 mm³ (BxTxH)
Bottom plate: 636 x 84 mm

Top plate: 600 x 130 mm

Aktiver Frequenzbereich1 - 200 Hz (oberhalb 200 Hz passiv)
Belastbarkeit:

Max. Last Systemkonfiguration: 400 kg (symmetrische Last),

Einzelelement: 200 kg

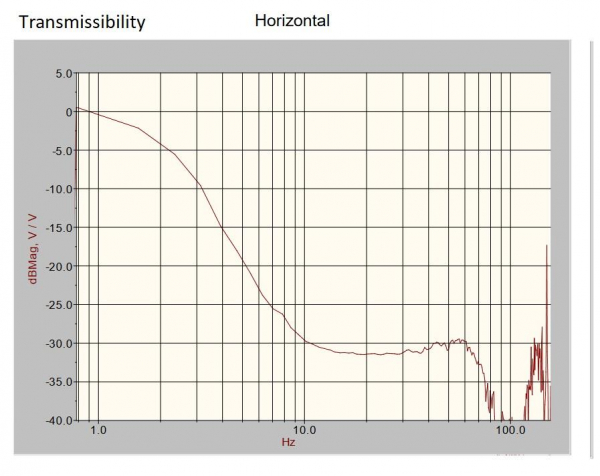

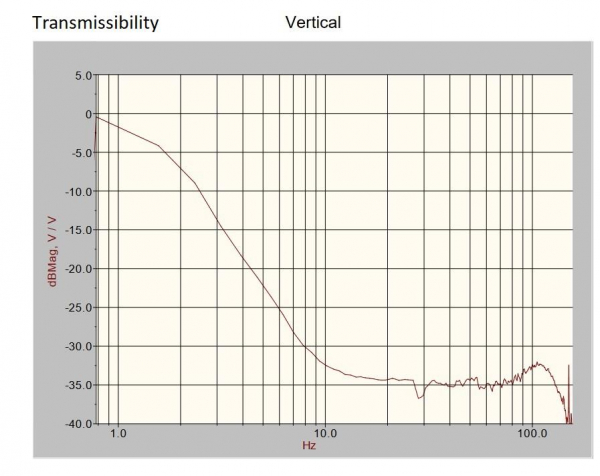

Isolationsleistung5Hz > 22dB (92%), 10Hz > 34dB (98%)
Correction ForcesHorizontal max. 4 N, vertical max. 8 N
Static Compliance:Approx. 3,5 µm/N vertical and 7 µm/N horizontal
Gewicht 10 kg (Einzelmodul)
Sicherheitsklasse1
Leistungsaufnahme9 W
Spannumgsversorgung90-125VAC / 200-250VAC +/- 10% , 50 - 60 Hz
Overload8 LED Systemanzeige
Monitor SignalEin multiplex Signal zur Anzeige auf dem Oszilloskop zeigt die Schwingungspegel mit und ohne Isolierung an - nur für Diagnosezwecke
