Produktinformationen "1AVI-200S/2/LP - Active Vibration Isolation System"
Active Vibration Isolation System

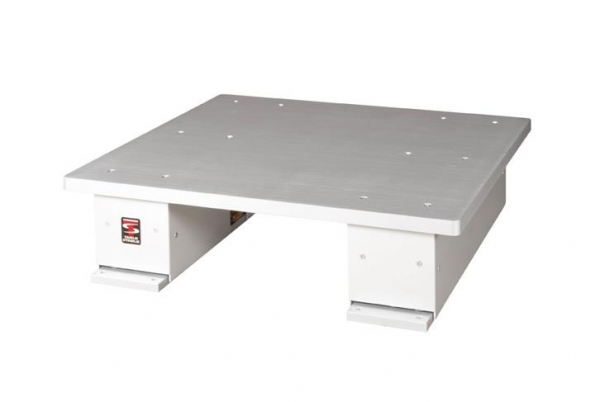

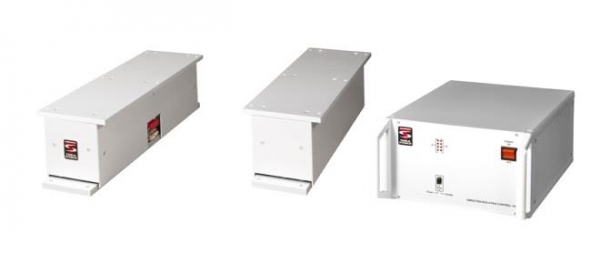

Die Basiskonfiguration der 1AVI-200S besteht aus zwei Einzelelementen und einer Steuereinheit und kann aktiv bis zu einer maximalen Last von 400 kg isolieren. Höhere Lasten können durch Erhöhung der Anzahl der Isolationselemente problemlos bewältigt werden. Um die 1AVI-200S an benutzerspezifische Anwendungen anzupassen, sind Einzelelemente in verschiedenen Längen als Sonderanfertigung erhältlich.
Die Isolierung von AVI 200-S beginnt bei 1 Hz und steigt jenseits von 10 Hz schnell auf >34 dB an. Das Fehlen jeglicher tieffrequenter Resonanz bedeutet eine viel bessere Leistung als bei herkömmlichen passiven luftgedämpften Systemen. Die inhärente Steifigkeit der AVI 200-S Systeme sorgt für eine hervorragende Richtungs- und Lagestabilität. Die herausragende Schwingungsisolation umfasst alle sechs translatorischen und rotatorischen Schwingungsmoden.
Spezifikationen
Systemkonfiguration

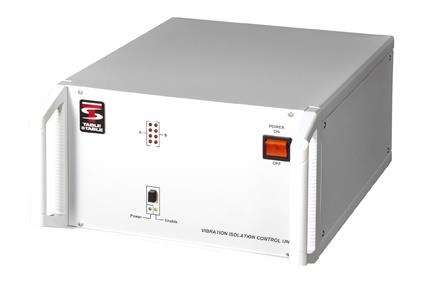

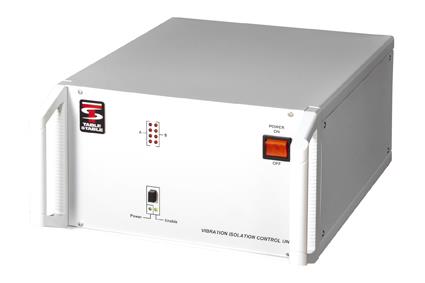

Einzeleinheiten + 1 Steuereinheit A2
Aktiver Frequenzbereich
200 Hz (oberhalb 200 Hz passiv)
Max. Last Systemkonfiguration
400 kg (symmetrische Last)
200 kg (Einzelmodul)
Abmessungen (Einzelmodul)
360 x 120 x 112.5 mm³ (BxTxH)
Bodenplatte: 396 x 84 mm
Isolationsleistung
5Hz > 22dB (92%), 10Hz > 34dB (98%),
Dämpfung in allen 6 Freiheitsgraden
Korrekturkräfte
Horizontal: max 4N, vertikal: max 8N
Gewicht
8 kg (Einzelmodul)
