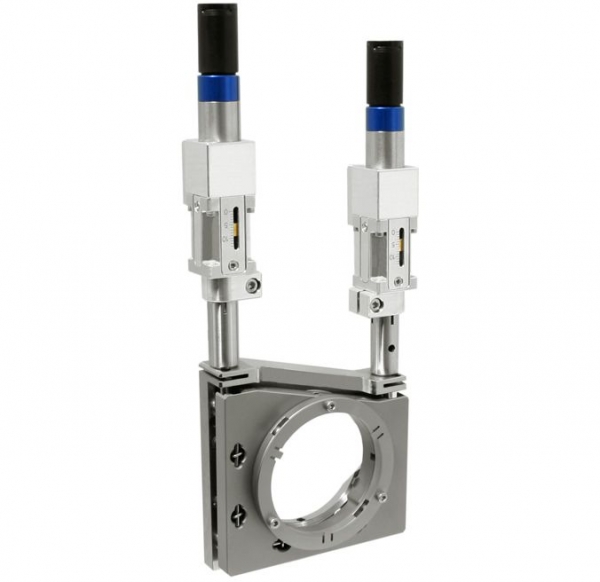

Motorisierter vertikal getriebene Spiegelhalter mit DC-Motor

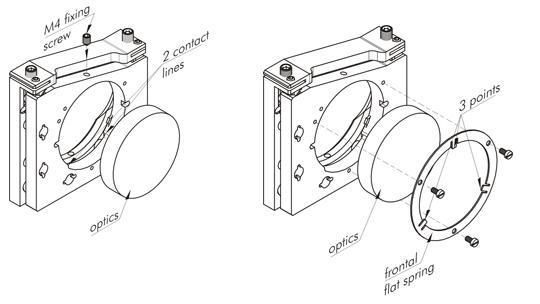

Der motorisierte vertikal angetriebene Spiegelhalter mit DC-Motor 8MKVDOMV-2-DC wurden entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren.Bei herkömmlichen Halterungen wird der Spiegel durch eine seitliche Schraube angezogen.Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus.8MKVDOM-2-DC Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte.Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen. Innere Spannungen aufgrund thermischer Prozesse auf der optischen Halteeinheit wurden eleminiert, wodurch keine Mikrobewegungen stattfinden.Diese Halterungen sind aufgrund ihrer Langzeitstabilität ideal für industrielle Anwendungen in verschiedenen optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf).
2" optischer Durchmesser
Rostfreier Stahl
Getemperte Frontplatte
Kompaktes / robustes Design
Super stabil
Spezifikationen
Optikdurchmesser
50,8 mm
Apertur
48 mm
Kipp/Neige-Bereich
±2,5°
Winkelauflösung
Horizontal
1 arcsec
Vertikal
1,25 arcsec, in der Mitte
Antriebsspindelsteigung
0,25 mm
Anschlussleitung
1,2m inklusive
Aktuaktoren
2 x 8CMA16DC-13/1
Endschalter
2 per Aktuator, optisch
Motor
Model
Design Voltage, V
Continuous Current, A
Continuous Torque, Nm
Continuous Power, W
Resistance, Ohm
Inductance, mH
Max Speed, rpm
Gearbox
Encoder
DCE1524
6
0.63
0.3
1.7
5.1
0.07
35
141:1
256 CPT, 2 channels
