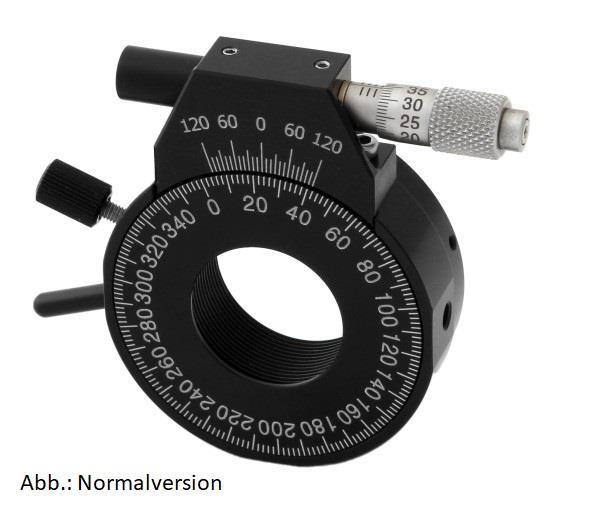

Die hochpräzisions-Rotationshalterung 5PPH50V-1 ist ideal für die manuelle Rotationspositionierung von empfindlichen Optiken wie Polarisatoren oder Wellenplatten.
Für Ø1" Optiken
Ein Sicherungsring enthalten
Akzeptiert Optiken bis 13 mm Dicke
Kontinuierliche 360° -Drehung mit 2° Skalenabstufung
Feststellbar
± 5° Feineinstellung über Mikrometerschraube
Empfindlichkeit 1 Bogenminute
Auflösung Nonius-Skala von 10 arcmin
Mikrometerschraube 9S35
Wälzlager Design
M6 Gewindebohrungen zur Befestigung
Material: Aluminium
Spezifikationen
Ausführung
Vakuum kompatibel bis 10E-6 mbar
Für Optikdurchmesser
1" (25,4 mm)
Max. Optikdicke
13 mm
Verstellbereich grob
360°
Verstellbereich fein
±5°
Stellschraube
Mikrometerschraube 9S35 mit
Feingewinde M4x0,5
Saklierung
2°
Empfindlichkeit
1 arcmin
Material
Aluminium
