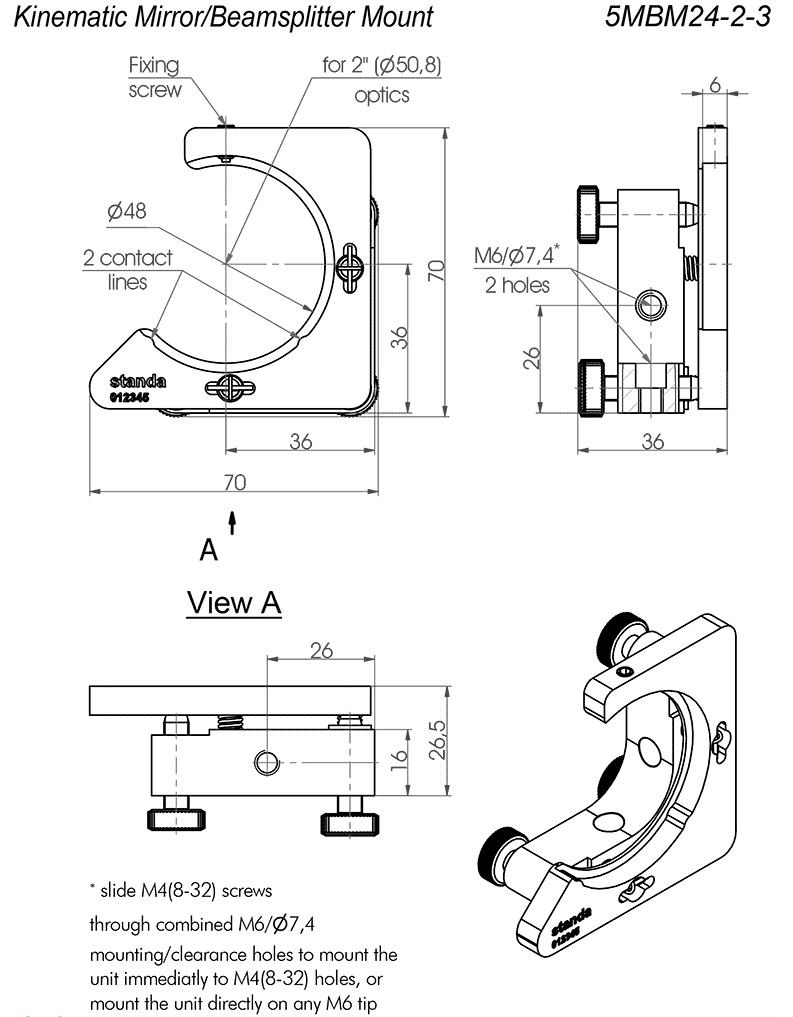

Kinematische Spiegelhalter dienen zur präzisen linearen Winkelausrichtung von optischen Elementen.
In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte
auf 2 Kontaktlinien) gehaltert.
Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optik-befestigungsschraube aus Kunststoff. Das Clear Edge Design erlaubt sehr nahe beieinander liegenden Strahlen.
Spezifikationen
Ausführung mit 3 Hex-Schrauben (ohne Knöpfe)
Optikdurchmesser: 2 Zoll (50,8 mm)
Feingewinde: 3 x M6x0.25 (9SH127)
Winkelbereich: 9°
Verfahrweg: 4 mm
Empfindlichkeit: 3 arcsec entspr. 1 µm
