5VDOM-2 - Optikpositionierer 2"

435,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644613230
  • 9031908590/LT
Vertikal-Drive Optikpositionierer Edelstahl   Die... mehr
Produktinformationen "5VDOM-2 - Optikpositionierer 2""

Vertikal-Drive Optikpositionierer Edelstahl

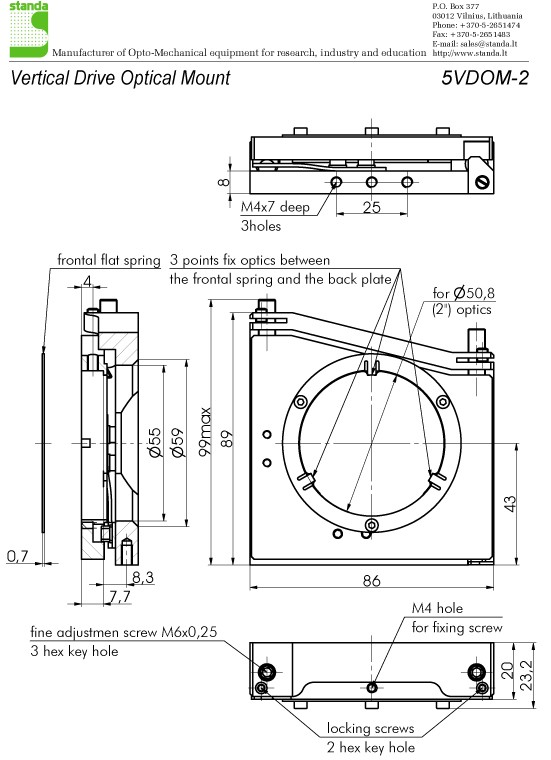

Die hochstabile kinematische Spiegelhalterungen 5VDOM wurden zur Minimierung der durch Montagen hervorgerufenen Wellenfrontverzerrungen entwickelt.Bei herkömmlichen Halterungen wird der Spiegel durch eine seitliche Schraube festgezogen.Radialkräfte, die auf den Spiegel wirken, induzieren parasitäre Wellenfrontverzerrungen wie Astigmatismus.5VDOM Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen Flachfeder und der Rückplatte.Gleichmäßig verteilte axiale Kräfte beseitigen die Wellenfrontverzerrung.

Eine thermische Behandlung zur Eliminierung von inneren Metallspannungen verhindert und Mikrobewegungen.

Weiterhin weisen diese Halteruingen aufgrund starker Spiral- oder Flachfedern mit sehr hohem Anpressdurck eine überragenen Langzeitstabilität auf. In Kombination mit den arretierbaren Feingewindeschrauben ist es nahezu unmöglich diesen Optikhalter durch äußere Einflüsse zu verstellen. Dejustage durch Stöße und Vibrationen gehören somit der Vergangenheit an.



Diese Optikpositionierer sind daher ideal für industrielle Anwendungen in einer Vielzahl von optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf) und sensiblen experimellen Aufbauten in Forschung und Entwicklung.





Spezifikationen

AusführungL-Flachfeder
Optik-Durchmesser2'' (50,8 mm)
Optikdickebis 8mm
OptikhalterungMadenschraube mit Nylonspitze oder Klemmring
MaterialEdelstahl
Anzahl der Stellschrauben2, arretierbar
Art StellschraubenHex
SchraubenfassungEdelstahl
Gewindesteigung0,25 mm
KippwinkelX = ±2°; Y = ±2.5°
Sensitivität2 arcsec
Gewicht0,5 kg
