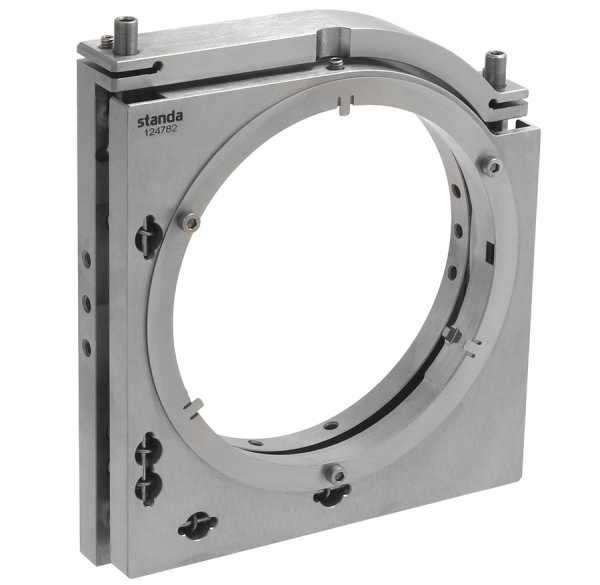

5KVDOM-4 - Optikpositionierer 4"

Vertikal-getriebener Edelstahl Optikhalter mit Springfedern

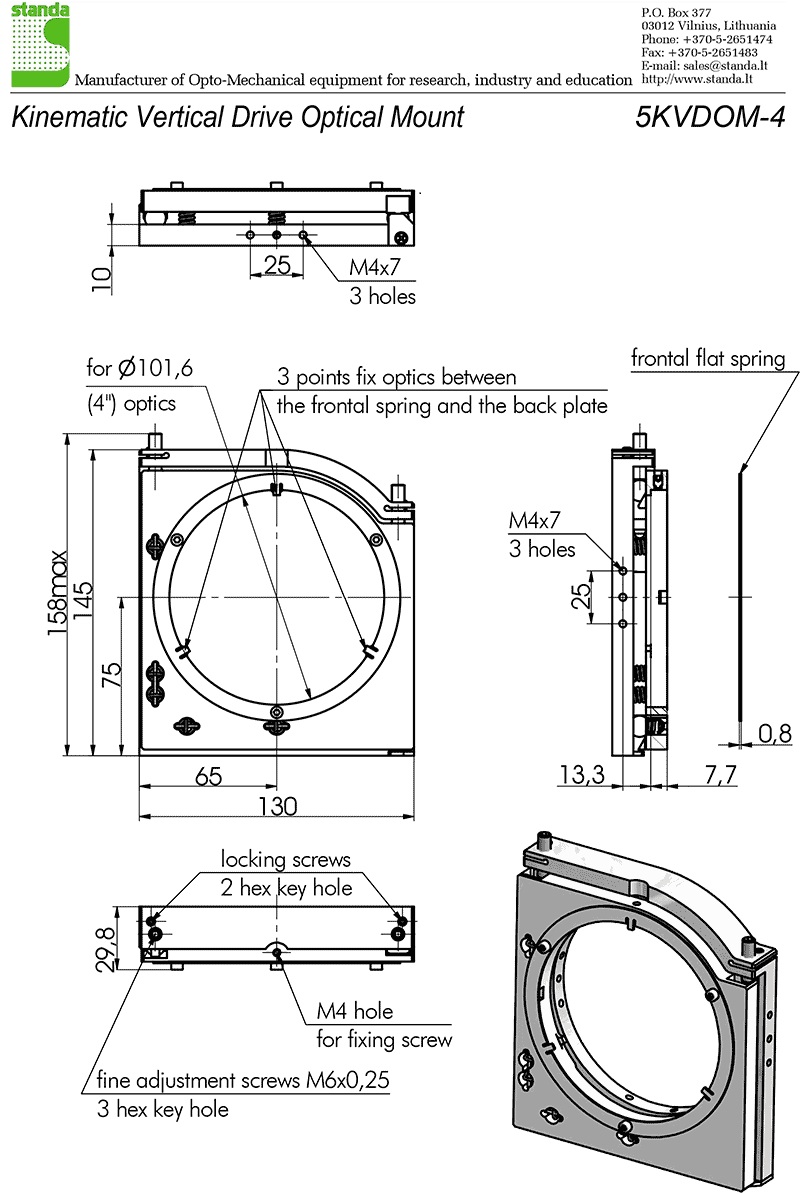

Die ultrastabilen kinematischen Mirror Mounts 5KVDOM-4 wurden entwickelt, um durch die Montage verursachte Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel mit einer seitlichen Schraube festgezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus. 5KVDOM-4 Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen.

Diese Halterungen sind aufgrund ihrer Langzeitstabilität ideal für industrielle Anwendungen in verschiedenen optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf).

Spezifikationen
Halterung der Optik: Edelstahlring
Optikdurchmesser: 4" (101,6mm)

Optikdicke: 8 ± 0.2 mm
Anzahl Stellschrauben: 2, fixierbar
Art Stellschrauben: Hex-Feingewinde
Feingewinde: M6x0,25
Schraubenfassung: Edelstahl
Kipp- Neigewinkel: +/- 1,5°

Sensitivität: 2 arcsec

Material: Edelstahl
Gewicht: 1,31 kg
