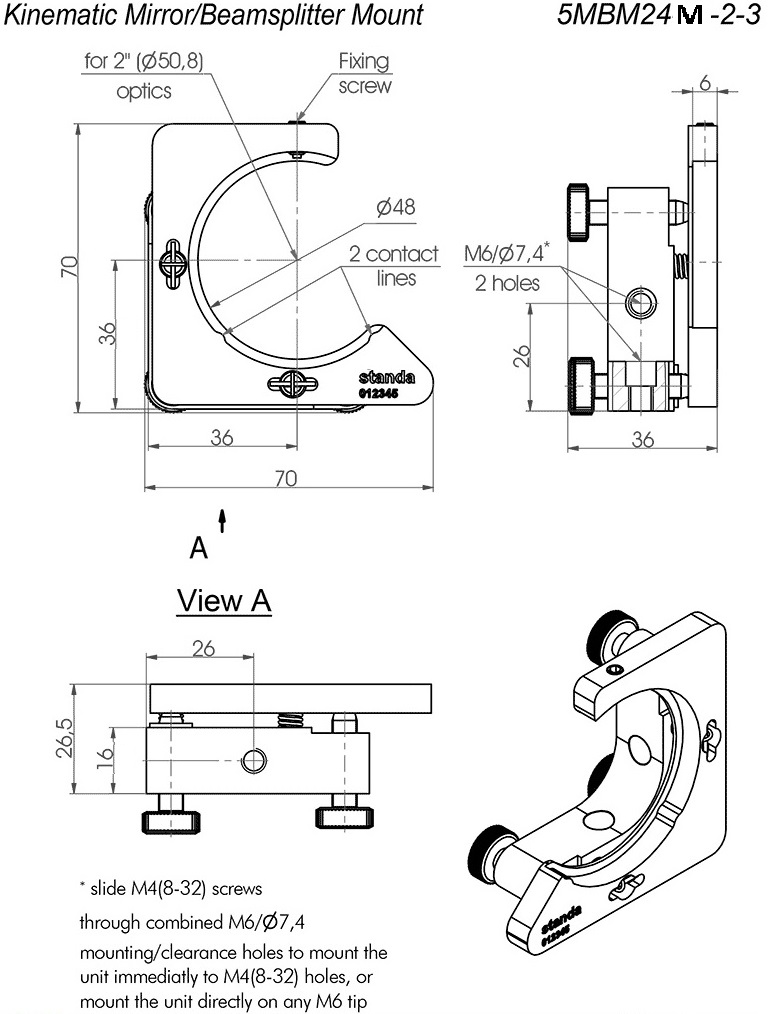

Kinematische Spiegelhalter dienen zur präzisen linearen Winkelausrichtung von optischen Elementen.
In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte
auf 2 Kontaktlinien) gehaltert. Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optik-befestigungsschraube aus Kunststoff. Das Clear Edge Design erlaubt mit sehr nahe beieinander liegenden Strahlen.
Spezifikationen
Gespiegelte (linkshändige) Ausführung
Optikdurchmesser: 2 Zoll (25,4 mm)
Feingewinde: 2 x M6x0.25
Winkelbereich: 9°
Verfahrweg: 4 mm
Empfindlichkeit: 3 arcsec entspr. 1 µm
