8MTF-75LS05-MeN1 - Kreuztisch mit 75mm Verfahrweg

3.676,40 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644615185
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 4
Beschreibung
Kreuztisch XY Achse mit Rotationsencoder Der XY-Scanning Table von Standa verfügt über... mehr
Menü schließen
Produktinformationen "8MTF-75LS05-MeN1 - Kreuztisch mit 75mm Verfahrweg"

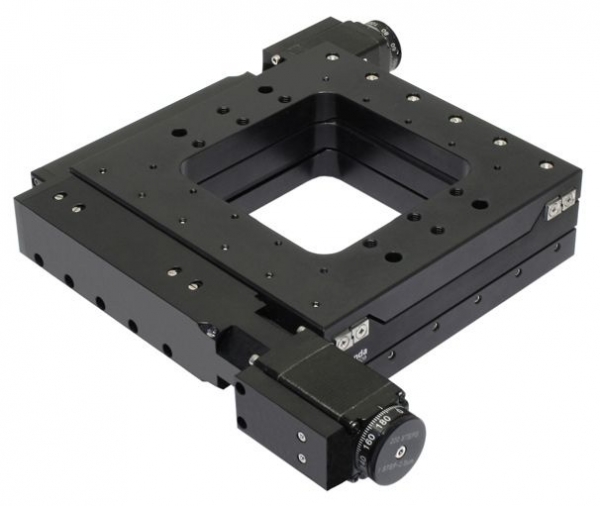

Kreuztisch XY Achse mit Rotationsencoder


Der XY-Scanning Table von Standa verfügt über eine hohe Präzision bei gleichzeitiger hoher Belastungsmöglichkeit.
Durch seine Kompakte Bauform eignet er sich besonders für Anwendung mit geringen Platzbedarf oder für mikroskopische Anwendungen.


Spezifikationen

AusführungMit Rotationsencoder
Verfahrweg75x75mm
Spindelsteigung0,5 mm
Auflösung

Vollschritt 2,5 µm

1/8 Schritt 0,31 µm

WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 5 µm
Geschwindigkeitmax. 10 mm/s
Belastbarkeit

Horizontal 50 kg

Vertikal 6 kg

Gewicht3,1 kg
Anschlussleitung1,6 m, inklusive
Motor Connector HDB15(M)
Endschalter

4 Mikroschalter ( 2 pro Achse ),

Polarität: pushed is closed


SchrittmotorNannotec -28
Spannung4,65 V
Phasenstrom0,67 A
Haltemoment0,106 Nm
Drehmoment3,75 mNm
Phasenwiderstand6.8±15% Ohm
Induktivität 4.8±20% mH
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB-B9-2
