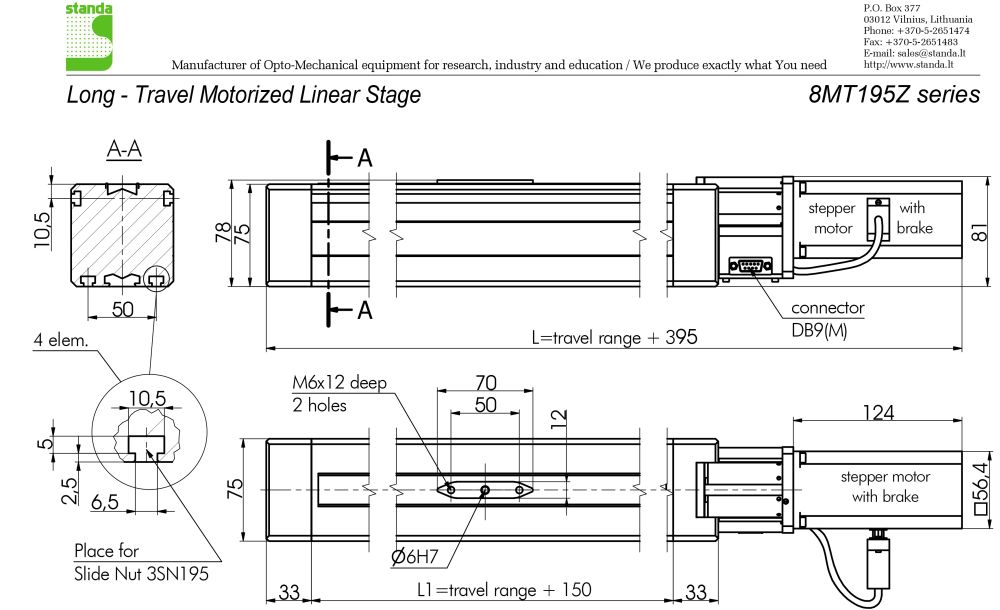

Produktinformationen "8MT195Z-2040-10 - Motorisierter Lineartisch mit 2040mm Verfahrweg"
Motorisierter Lineartisch für die Z-Achse mit 340mm Verfahrweg.
Motorisierte Lineartische "long travel" Lineartische der 8MT195 Reihe sind für Hochgeschwindigkeitsbewegung mit moderate Auflösung und Genauigkeit ausgelegt.Standardmotoren erlauben Lasten bis zu 40 kg.Die Belastbarkeit kann durch stärkere Motoren erhöht werden.
Specifikationen Verfahrweg: 2040 mm Steigung Antriebsspindel: 10 mm Auflösung (full step): 50 µm Auflösung (1/8 step): 6,5 µm Max. Speed: 160 mm/s Max. Last: Horizontal: 40 kg Vertikal: l0kg Mechanische Endschalter 2 Schalter Polarität: pushed is open
Motor
Model
Wiring scheme
Design Voltage,
Phase Current,
Holding Torque,
Detent Torque,
Phase Resistance,
Inductance,
Steps/Revolution
Braking Power
V
A
Nm
mNm
Ohm
mH
5918-B
bipolar
2,4
2,82
1,05
40
0.85±10%
3.6±20%
200 (1.8°)
0.4Nm; 24V; 10W
