8MTF-102LS05 - Kreuztisch mit 102 mm Verfahrweg

3.998,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644612237
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 8
Beschreibung
Der XY-Kreuztisch / Scanning Table 8MTF verfügt über eine hohe Präzision bei gleichzeitiger... mehr
Menü schließen
Produktinformationen "8MTF-102LS05 - Kreuztisch mit 102 mm Verfahrweg"

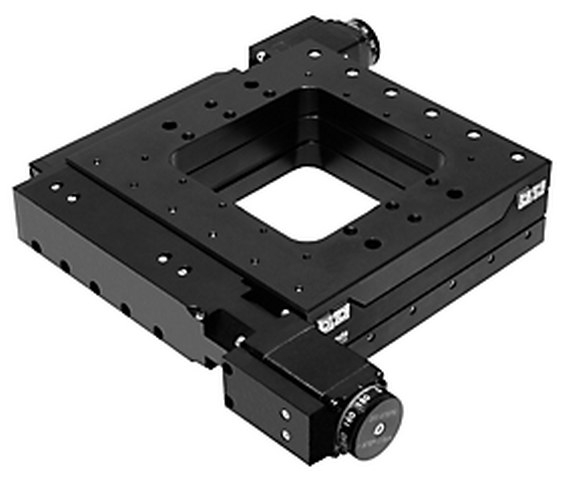

Der XY-Kreuztisch / Scanning Table 8MTF verfügt über eine hohe Präzision bei gleichzeitiger hoher Belastungsmöglichkeit. Durch seine Kompakte Bauform eignet er sich besonders für Anwendung mit geringen Platzbedarf oder im mikroskopischem Bereich.

Spezifikationen

Verfahrweg102 x 102 mm
Spindelsteigung0,5 mm
Auflösung

Vollschritt 2.5 µm

1/8 Schritt 0,31 µm

WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 5 µm
Geschwindigkeitmax. 10 mm/s
Belastbarkeit

Horizontal 50 kg

Vertikal 6 kg

Gewicht3,6 kg
Anschlussleitung1,6 m, inklusive
Motor Connector HDB15(M)
Endschalter

4 Mikroschalter ( 2 pro Achse ),

Polarität: pushed is closed


SchrittmotorNannotec -28
Spannung4,65 V
Phasenstrom0,67 A
Haltemoment0,106 Nm
Drehmoment3,75 mNm
Phasenwiderstand6.8±15% Ohm
Induktivität 4.8±20% mH
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB-B9-2
