8MTL300XY-LEn4 - Planar XY Linear Motor Stages | motorisierte Lineartische | Lineartische | Mechanik

Preis auf Anfrage

Planar XY Linear Motor Stage Verfahrbereich: 300 × 300 mm Auflösung: bis zu 1 nm... mehr

Produktinformationen "8MTL300XY-LEn4 - Planar XY Linear Motor Stages"

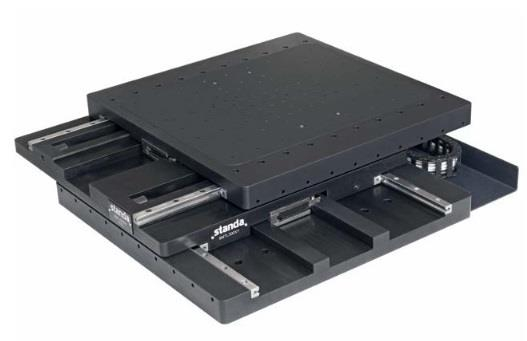

Planar XY Linear Motor Stage

Verfahrbereich: 300 × 300 mm
Auflösung: bis zu 1 nm
Spielfreies XY-Planarsystem mit Direktantrieb
Hochauflösender berührungsloser optischer Inkrementalgeber
Absolute bidirektionale Wiederholgenauigkeit: ±0,15 µm (±0,10 µm RMS)
Maximale Geschwindigkeit (ohne Last, obere Achse): 2500 mm/s
Maximale Beschleunigung (unbelastet, obere Achse): 25000 mm/s2
Hochgenaue Linearführung mit Kreuzrollenlagern mit Anti-Käfig-Kriechsystem
Genauigkeit: ±1,00 µm
Garantiert lange Lebensdauer
Einfache Integration in metrische/imperiale opto-mechanische Systeme
Standardmäßig 5 arcsec Orthogonalität
Einsetzbar für industrielle Anwendungen wie: Laserschneiden, Ritzen, Bohren, Markieren
Solides integriertes planares Design
Alle Messberichte sind standardmäßig enthalten!
Vakuum bis zu 10E-3 Torr serienmäßig verfügbar

Spezifikation
Designtyp	Linear motor stage; Planar design
Plattform	500 × 500 mm
Führung	Kreuzrollenlager mit Käfigdriftschutz
Achsen	X, Y
Orthogonalität	24 µrad (5 arcsec)
Verfahrwege	300 mm
Encodertyp	Optisch, LEn1
Encoderauflösung	<5 nm
Encoderinterface	RS422 oder 1Vpp
Encoderperiode	20 µm
Refernzmarke	Ja
Positiongenauigkeit	Vor Kalibration: ±5 µm Nach Kalibration: ±1 µm
Wiederholbarkeit bi-direktional	±0,15 (peak to peak) ±0,1 (RMS)
Pitch	±48 µrad (±10 arcsec)
Yaw	±39 µrad ( ±8 arcsec)
Roll	±48 µrad (±10 arcsec)
Maximalgeschwindigkeit	<2500 mm/s
Maximalbeschleunigung	<25000 mm/s²
Endschalter	Hallsensoren, Negative end of run, 5 … 24 V
Motor	Ironless BLDC, Typ LM11
Maximum bus voltage	>320 V_DC
Maximal continues current	2,1 A
Maximal peak current	7 A_PK
Maximal peak force	480 N_PK
Pole pitch N to S/ N to N, [mm]	21 / 42
Belastbarkeit	30 kg (zentral platziert)
Bewegte Massen	X: 45 kg Y: 16,5 kg
Material	Aluminium, schwarz eloxiert
Maße:	518 × 622 × 112 mm
Gewicht	54 kg
RoHS	Compliant
