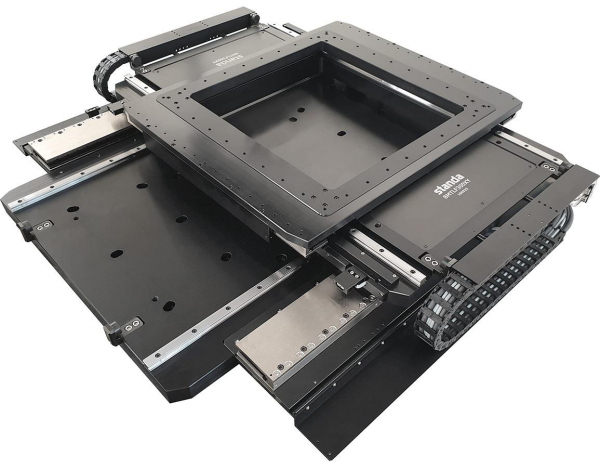

8MTLF300XY-1L-1U-2LEn1 - XY Planar Linear Stage

Preis auf Anfrage



  • Artikel-Nr.: 644625996
  • RoHS: RoHS konform
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 1
Beschreibung
XY-Planar-Lineartisch (Direct Drive) Spezifikationen Achsen X,Y Designtyp... mehr
Menü schließen
Produktinformationen "8MTLF300XY-1L-1U-2LEn1 - XY Planar Linear Stage"

XY-Planar-Lineartisch (Direct Drive)


Spezifikationen

AchsenX,Y
DesigntypPlanar-Gantry Hybrid
LinearmotorIronless BLDC Motor, Typ LM5
Maximum Bus Voltage, VDC>300
Guiding System

Umlaufende Linearschienen

und Schlitteneinheiten mit Kugelkäfig

Plattform520 x 610 mm
Apertur310 x 310 mm
Verfahrweg300 x 300 mm
Orthogonalität24 µrad (5 arcsec)
EncodertypOptisch, Model LEN1
Encoder Auflösungbis zu 0,3 nm
Encoder Interdace1Vpp oder Differential RS422
Interner MultiplikatorJa,  1 - 65536
Encoder Gitterperiode20 µm
ReferenzmarkeJa
Positionsgenauigkeit

Vor Kalibriereung: ±8 µm

Nach Kalibrierung: ±1,5 µm

Wiederholbarkeit, bidirektional (peak to peak)

±0,5 µm (peak to peak)

±0,3 µm (RMS)

Maximalgeschwindigkeit<2000 mm/s (4 kg Last)
Maximalbeschleunigung<30000 mm/s2 (4 kg Last)
Pitch±40 µrad (±7 arcsec)
Yaw±40 µrad (±7 arcsec)
Roll±40 µrad (±7 arcsec)
EndschalterHall Sensoren, Pushed is closed, 5…24 V
Belastbarkeit

Horizontal: 30 kg (zentral platziert)

MaterialAluminiuim, schwarz eloxiert
Maße912 x 846 x 126,5 mm
Grundplatte für mechanische SchnittstelleGranit emplohlen
RoHSCompliant
