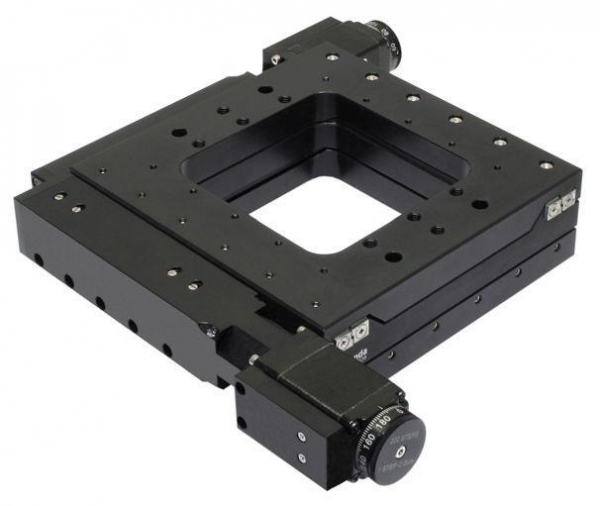

8MTF-102LS05-BF - Kreuztisch mit 102 mm Verfahrweg

Preis auf Anfrage



  • Artikel-Nr.: 644624640
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 4
Beschreibung
Neue " backlash-free" spielfreie Version! Der XY-Kreuztisch / Scanning Table 8MTF... mehr
Menü schließen
Produktinformationen "8MTF-102LS05-BF - Kreuztisch mit 102 mm Verfahrweg"

Neue"backlash-free" spielfreie Version!


Der XY-Kreuztisch / Scanning Table 8MTF verfügt über eine hohe Präzision bei gleichzeitiger hoher Belastungsmöglichkeit. Durch seine Kompakte Bauform eignet er sich besonders für Anwendung mit geringen Platzbedarf oder im mikroskopischem Bereich.

Spezifikationen

Verfahrweg102 x 102 mm
Spindelsteigung0,5 mm
Auflösung

Vollschritt 2.5 µm

1/8 Schritt 0,31 µm

WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 5 µm
Abs. Positionsgeanuigkeit10 µm
Pitch /Yaw+/- 60 µrad
Geschwindigkeitmax. 10 mm/s
Belastbarkeit

Horizontal 50 kg

Vertikal 6 kg

Gewicht3,6 kg
Anschlussleitung1,6 m, inklusive
Motor Connector HDB15(M)
Endschalter

4 Mikroschalter ( 2 pro Achse ),

Polarität: pushed is closed


SchrittmotorNannotec -28
Spannung4,65 V
Phasenstrom0,67 A
Haltemoment0,106 Nm
Drehmoment3,75 mNm
Phasenwiderstand6.8±15% Ohm
Induktivität 4.8±20% mH
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB-B9-2

Weiterführende Links zu "8MTF-102LS05-BF - Kreuztisch mit 102 mm Verfahrweg"
Downloads 4
Verfügbare Downloads:
