8MT167-100XYZ - Motorisierter Lineartisch

Vorschau: 8MT167_100XYZ_a.jpg Vorschau: 8MT167_100XYZ_b.jpg Vorschau: _8MT167_100_1.jpg

4.448,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644624586
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 3
Beschreibung
Motorisierter XYZ-Lineartisch Antrieb über Schrittmotor mit Untersetzungsgetriebe.... mehr
Menü schließen
Produktinformationen "8MT167-100XYZ - Motorisierter Lineartisch"

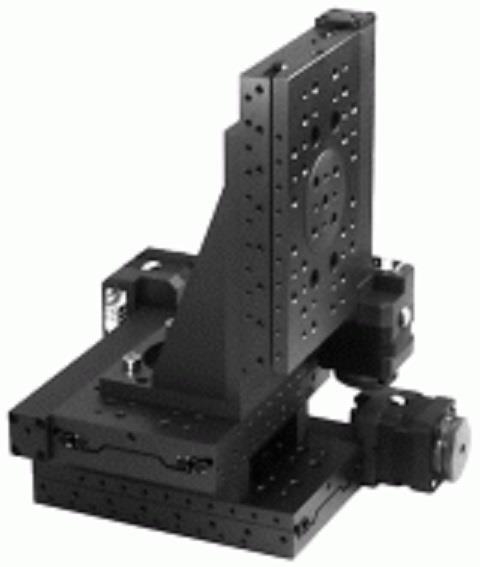

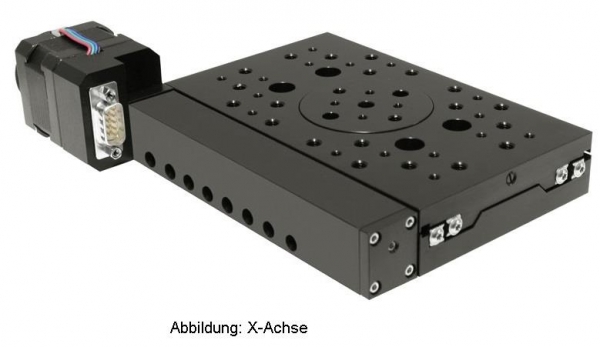

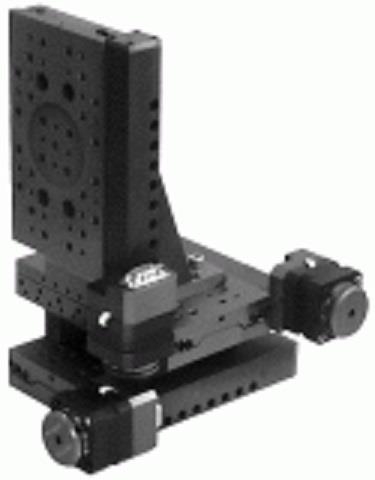

Motorisierter XYZ-Lineartisch


  • Antrieb über Schrittmotor mit Untersetzungsgetriebe.
  • 1000 Vollschritte pro Millimeter.


Spezifikationen

AusführungXYZ-Kombination
Verfahrwege100 mm
Antriebsspindeln0,5 mm/Umdr.
Untersetzung2,5 : 1
Auflösung

Vollschritt: 1 µm

1/8 Schritt: 0,125 µm

Wiederholbarkeit (Bi-direktional)2 µm
Max. Geschwindigkeit5 mm/s
Belastbarkeit

Horizontal: 7 kg

Vertikal: 3 kg

Endschalter

2 Mikroschalter,

Pushed is "closed"

Anschlussleitung1,6 m integriert
AnschlussDB9(M)
Gewicht:4,5 kg

MotorSchrittmotor 4247, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Drehmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB

Empfohlenes Netzteil: 8PS36-4,4-4 - Netzteil 36 V - 4,15 A
Vakuum-kompatible Version vorhanden.
