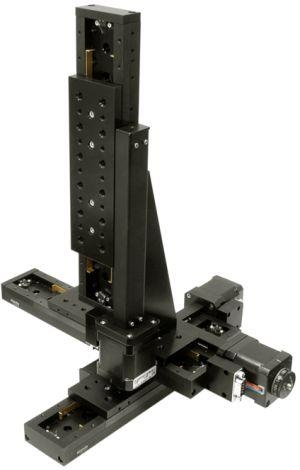

8MT175-100XYZ - Motorisierter Lineartisch
- Artikel-Nr.: 644624585
- Warentarifnr.: 9031908590/LT
Schmaler motorisierter XYZ-Translationstisch ... mehr
Produktinformationen "8MT175-100XYZ - Motorisierter Lineartisch"
Schmaler motorisierter XYZ-Translationstisch
Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in den Verschiebetischen der 8MT175'er Reihe. Mit Verfahrwegen von 50-200 mm decken sie eine Vielzahl von Anwendungen ab, bei denen es auf eine präzise Positionierung ankommt.
Spezifikationen | |
Ausführung | 3 Achsen XYZ |
Verfahrweg | 100 mm |
Spindelsteigung | 0,5 mm |
Auflösung | 2,5 µm (Vollschritt) |
Wiederholgenauigkeit | Uni-directional 0,5 µm Bi-directional 0,7 µm |
Geschwindigkeit | 10 mm/s |
Belastbarkeit | Horizontal 8 kg Vertikal 3 kg |
Endschalter | 2 mechanisch, pushed is closed |
Gewicht | 1,5 kg |
X-Y Kombination | Direkt |
X-Z Kombination | Via 2AB175 Winkel |
Empfohlene Grundplatte | 3UBP175 |
Motor | |
Model | 4247 |
Art | 2-Phasen Schrittmotor, bipolar |
Spannung | 3,84 V |
Phasenstrom | 1,2 A |
Phasenwiderstand | 3.2±10% Ohm |
Induktivität | 6±20% mH |
Schrittmoment | 15,5 mNm |
Haltemoment | 0,45 Nm |
Schritte / Umdr. | 200 (1,8°) |
Empfohlener Controller | 8SMC5-USB |
Empfohlenes Netzteil | 8PS36-4,4-4 |
Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
