Produktinformationen "8MTL120XY-LEn1-200 - Stage with linear 3-phase motors"

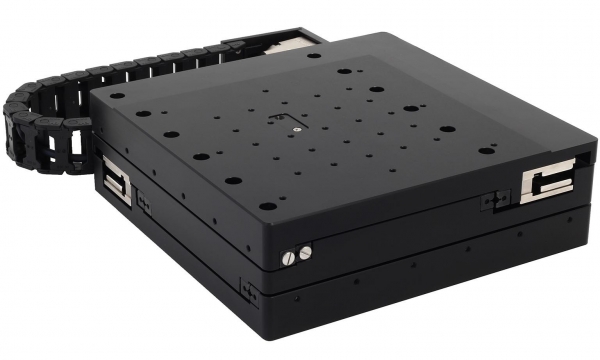

XY-Direct Drive Lineartisch

Die direktangetriebenen Lineartische der Serie 8MTL120XY basieren auf einem Paar eisenloser 3-Phasen-Linear-Servomotoren mit bürstenloser Technologie.
Die Direktantriebstechnologie ermöglicht dem Anwender eine spielfreie Bewegung mit hoher Genauigkeit, Wiederholbarkeit und geringer Reibung.

Die natürlich gealterte Aluminiumlegierung garantiert eine hohe Temperaturstabilität und eine hervorragende Langzeitkinematik ohne Drift des Führungssystems.

Translationstische der Serie 8MTL120XY können für Reinräume und ein Vakuum bis zu 10^-3 Torr vorbereitet werden.
Bei höherem Vakuum wenden Sie sich bitte an den Support.
Zusätzliche Anforderungen an die Reinheit können auf Anfrage unterstützt werden.

Für industrielle Anwendungen können die 8MTL120XY-Tische auf einem optischen Standardtisch oder einer extrem flachen Granitplatte montiert werden, die vollständig gegen Spritzwasser und Staub abgedichtet ist, um gleichbleibende Leistung zu gewährleisten.

120 x 120 mm Verfahrbereich
Spielfreies Direktantriebssystem
Hochauflösender berührungsloser optischer Inkremental-Encoder
Integrierter, flacher XY-Linearmotortisch
Hochpräzise Linearführung mit Kreuzrollenlagern, Anti-Kriechfunktion
Einfache Integration in metrische/imperiale opto-mechanische Systeme
Standardmäßig =5 Bogensekunden Orthogonalität
Alle Messberichte sind standardmäßig enthalten

Spezifikationen
Kinematics & Feedback Information
Anzahl der Achsen		2, (X, Y)
Verfahrweg		120 x 120 mm
Encoder Model		LEn1
Encoder Auflösung		200 nm
Encoder Interface		Differential RS422
Interner Multiplizierer		4 - 200 (on demand)
Encoder Gitter Periode		20 µm
Referenzmarke		Ja
Absolute Genauigkeit		For Kalibration: ±4,00 µm Nach Kalibration: ± 0,5 µm
Wiederholbarkeit (bidirektional)		peak to peak: ±0,15 µm RMS: ±0,10 µm
Pitch		±30 µrad (±6.20 arcsec)
Yaw		±30 µrad (±6.20 arcsec)
Roll		N/A
Geschwindigkeit (4 kg Last)		<1000 mm/s
Beschleunigung (4 kg Last)		<20000 mm/s²
Endschalter		Optisch, Pushed is closed, 5…24 V
Load, Guiding & Transmission Information
Design Typ		Eisenloser BLDC Linearmotor, Model LM3
Maximum Busspannung		>300 VDC
Belastbarkeit (zentral platziert)		30 kg
Bewegte Masse		X: 3 kg, Y: 8,5 kg
Führung		Kreuzrollen-Käfigführung
Material und Umgebungsbedingungen
Material		Aluminium, scharz eloxiert
Umgebung		Normalatmosphäre, 20±2 °C
Control, Communication & Cabling
Empfohlener Controller/Treiber		ACS Products Line oder 8SMC5-USB
Kommunikationsinterface		EtherCAT / RS232 / USB / TCP-IP
Kabellänge		2 m (weitere auf Anfrage)
Diffferentielle Ausgänge		Optional verfügbar
Weitere Spezifikationen
Plattformgröße	240 x 240 mm
Stage-Größe (W x L x H)	240 x 360 x 75 mm
Orthogonalität	24 µrad / 5 arcsec (besser auf Anfrage)
Schutzlevel	Basis
RoHS	Compliant
Gewicht	12,5 kg
