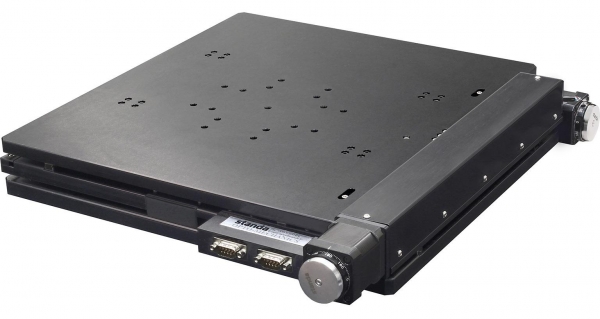

8MT200XY-LEN1 - XY Positioning Stage

Preis auf Anfrage



  • Artikel-Nr.: 644624088
  • Warentarifnr.: 9031908590/LT
Beschreibung
Beschreibung
Motorisierter XY Kreuztisch mit LInearencoder   Ultrapräzise... mehr
Menü schließen
Produktinformationen "8MT200XY-LEN1 - XY Positioning Stage"

Motorisierter XY Kreuztisch mit LInearencoder



  • Ultrapräzise Kugelumlaufspindel
  • Hochauflösendes berührungsloses optischer Linearencoder
  • Ultrapräzise Linearführung mit Umlaufkugeln
  • Kabel können für verschiedene OEM-Elektronik angepasst werden
  • Langlebige Leistung garantiert
  • Einfache Integration in metrische / imperiale optomechanische Systeme
  • Anwendungen:Mikroskopie, Messtechnik Laserschneiden, Ritzen, Bohren, MarkierenSolides integriertes planares Design mit oder ohne Blende u.v.m.
  • Alle Messberichte sind standardmäßig enthalten!


Spezifikationen

AusführungMit Linearencoder LEN1, Differential RS422
Plattform335 x 380 mm
FührungHochpräzise Umlauf-Linearschienen und Wageneinheiten
Verfahrwege

200 x 200 mm

Spindelsteigung2 mm
Min. Inkrementelle Bewegung

0,1 µm

Linear Encoder Periode20 µm
Linear Encoder Multiplikationsfaktor x200
Encoder Auflösung25 nm
Linear Encoder Reference Mark (Index) Ja (center)
Positionsgenauigkeit

Vor Kalibrierung ±8 µm

Nach Kalibrierung ±1,5 µm

Wiederholbarkeit

Uni-direktional:: ±0,5 µm

Bi-direktional (peak to peak): ±0,5 µm

Bi-direktional (RMS): ±0,45 µm

Pitch±100 µrad / ±20,63 arcsec
Yaw30 µrad / ±6,19 arcsec
Roll±30 µrad / ±6,19 arcsec
Orthogonalität73 µrad / 15 arcsec
Maximalgeschwindigkeit50 mm/s (4 kg Last)
Maximalbeschleunigung250 mm/s2 (4 kg Last)
Belastbarkeit8 kg (Moving mass 9,5 kg)
MaterialAlluminium, schwarz eloxiert
EndschalterHall-Sensoren, Pushed is open, 5...24 VDC
Kabellänge2 m (weitere auf Anfrage)
MotorB43, 3 Phasen BLDC
Maximale Busspannung48 VDC
UmgebungAtmossphäre, 20±2 °C
RoHSCompliant
SchutzstufeOptional mit spezieller Abdeckung (mit Luftspülung und Staubschutz)
Empf. Controller8SMC5-USB oder ACS Produktlinie
Empf. NetzteilPS36-4.4-4


Reinraum- und Vakuum-kompatible Versionen verfügbar.
