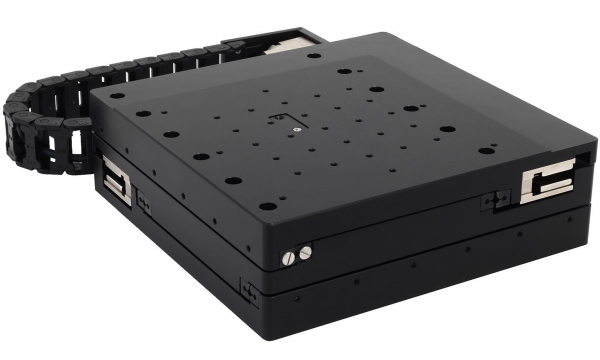

8MTL120XY-LEn4 - Stage with linear 3-phase motors

Preis auf Anfrage



  • 644620266
  • 9031908590/LT
XY-Direct Drive Lineartisch Die direktangetriebenen Lineartische der Serie 8MTL120XY... mehr
Produktinformationen "8MTL120XY-LEn4 - Stage with linear 3-phase motors"

XY-Direct Drive Lineartisch

Die direktangetriebenen Lineartische der Serie 8MTL120XY basieren auf einem Paar eisenloser 3-Phasen-Linear-Servomotoren mit bürstenloser Technologie.
Die Direktantriebstechnologie ermöglicht dem Anwender eine spielfreie Bewegung mit hoher Genauigkeit, Wiederholbarkeit und geringer Reibung.

Die natürlich gealterte Aluminiumlegierung garantiert eine hohe Temperaturstabilität und eine hervorragende Langzeitkinematik ohne Drift des Führungssystems.

Translationstische der Serie 8MTL120XY können für Reinräume und ein Vakuum bis zu 10-3 Torr vorbereitet werden.
Bei höherem Vakuum wenden Sie sich bitte an den Support.
Zusätzliche Anforderungen an die Reinheit können auf Anfrage unterstützt werden.

Für industrielle Anwendungen können die 8MTL120XY-Tische auf einem optischen Standardtisch oder einer extrem flachen Granitplatte montiert werden, die vollständig gegen Spritzwasser und Staub abgedichtet ist, um gleichbleibende Leistung zu gewährleisten.



  • 120 x 120 mm Verfahrbereich
  • Spielfreies Direktantriebssystem
  • Hochauflösender berührungsloser optischer Inkremental-Encoder
  • Integrierter, flacher XY-Linearmotortisch
  • Hochpräzise Linearführung mit Kreuzrollenlagern, Anti-Kriechfunktion
  • Einfache Integration in metrische/imperiale opto-mechanische Systeme
  • Standardmäßig =5 Bogensekunden Orthogonalität
  • Alle Messberichte sind standardmäßig enthalten




Spezifikationen

Kinematics & Feedback Information
Anzahl der Achsen2, (X, Y)
Verfahrweg120 x 120 mm
Encoder Model LEn1
Encoder Auflösung25 nm - 5 µm (on demand)
Encoder InterfaceDifferential RS422, Sin/Cos Analog Interface
Interner MultipliziererJa, Faktor 4
Encoder Gitter Periode20 µm
ReferenzmarkeJa
Absolute GenauigkeitFor Kalibration: ±4,00 µm
Nach Kalibration: ± 0,5 µm
Wiederholbarkeit (bidirektional)peak to peak: ±0,15 µm
RMS: ±0,10 µm
Pitch±30 µrad (±6.20 arcsec)
Yaw±30 µrad (±6.20 arcsec)
RollN/A
Geschwindigkeit (4 kg Last)<1000 mm/s
Beschleunigung (4 kg Last)<20000 mm/s2
EndschalterOptisch, Pushed is closed, 5…24 V
Load, Guiding & Transmission Information
Design TypEisenloser BLDC Linearmotor, Model LM3
Maximum Busspannung>300 VDC
Belastbarkeit (zentral platziert)30 kg
Bewegte MasseX: 3 kg, Y: 8,5 kg
FührungKreuzrollen-Käfigführung
Material und Umgebungsbedingungen
MaterialAluminium, scharz eloxiert
UmgebungNormalatmosphäre, 20±2 °C
Control, Communication & Cabling
Empfohlener Controller/TreiberACS Products Line oder 8SMC5-USB
KommunikationsinterfaceEtherCAT / RS232 / USB / TCP-IP
Kabellänge2 m (weitere auf Anfrage)
Diffferentielle AusgängeOptional verfügbar
Weitere Spezifikationen
Plattformgröße240 x 240 mm
Stage-Größe (W x L x H)240 x 360 x 75 mm
Orthogonalität24 µrad / 5 arcsec (besser auf Anfrage)
SchutzlevelBasis
RoHSCompliant
Gewicht12,5 kg
