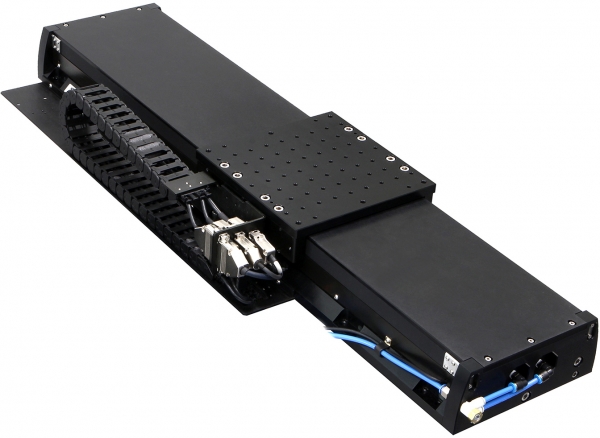

8MTL220-600-LEn4 - Motorisierter Lineartisch

Preis auf Anfrage



  • Artikel-Nr.: 644623706
  • RoHS: RoHS konform
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 1
Beschreibung
Direct Drive Linear Translation Stage   Spielfreies Direktantriebssystem... mehr
Menü schließen
Produktinformationen "8MTL220-600-LEn4 - Motorisierter Lineartisch"

Direct Drive Linear Translation Stage



  • Spielfreies Direktantriebssystem
  • Bidirektionale Wiederholbarkeit ± 0,5 µm
  • Hochauflösende berührungslose optische Inkrementalgeber
  • Hochgenaue Linearführung
  • System mit käfiggeführtem Kugellager garantieren langlebige Leistung
  • XY-Konfiguration mit Orthogonalität von 5 Bogensekunden
  • Staub und Sprühnebel geschützt
  • Alle Messberichte sind standardmäßig enthalten

Spezifikationen

Plattform225 x 225 mm
Verfahrweg600 mm
FührungLinearschine/Wagen Kugellager käfiggeführt
Positionsgenauigkeit±1 µm, kalibriert (±12 µm unkalibriert)
Wiederholgenauigkeit bidirektional

±0,5 µm Peak to Peak, ±0,26 µm RMS

Pitch±30 µrad (±6,20 arcsec)
Yaw±30 µrad (±6,20 arcsec)
Geschwindigkeit<2000 mm/s (bei 4 kg Last)
Beschleunigung<20000 mm/s2
Belastbarkeit (zentral platziert)

100 kg

Moving Mass9,5 kg
EncoderOptisch, LEn4
Encoderauflösung25 nm - 1 µm (auf Nachfrage)
Encoder InterfaceDifferential RS422
Interer Multiplizierer

Ja, Faktor 4 - 200 (auf Nachfrage)

Mit Faktor 4 System mit analog SIN/COS Encoder möglich

Gitterperiode20 µm
Referenzmarke (Index)Ja
EndschalterOptronisch, Pushed is closed, 5…24 V
MotorBLDC Linearmotor eisenlos, Typ LM4
Maximale Busspannung> 300 VDC
Kabellänge2 m
MaterialAluninium, schwarz eloxier
Gewicht46 kg
UmgebungAthmosphäre, 20±2 °C
RoHSCompliant
Empf. Controller/DriverACS Produktlinie oder 8SMC5-USB, abhängig von Applikation
InterfaceEtherCAT / RS232 / USB / TCP-IP
XY KombinationDirekt, Orthogonalität 24 µrad (5 arcsec)


Ausführungen für Reinräume und Vakuum bis zu 10-3 mbar möglich (höheres Vakuum auf Anfrage)
