8MT200XY-4247-MEn1 - XY Positioning Stage | motorisierte Lineartische | Lineartische | Mechanik

Preis auf Anfrage

Motorisierter XY Kreuztisch mit Encoder Verfahrbereich: 200 x 200 mm... mehr

Produktinformationen "8MT200XY-4247-MEn1 - XY Positioning Stage"

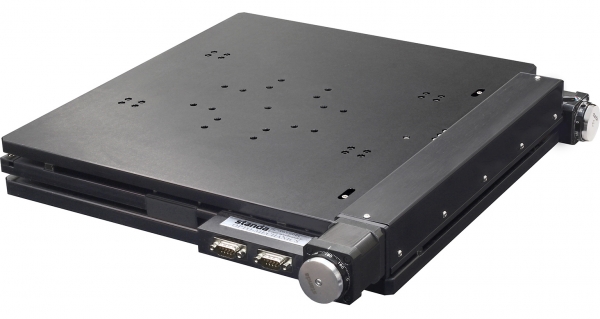

Motorisierter XY Kreuztisch mit Encoder

Verfahrbereich: 200 x 200 mm
Auflösung: bis <1 nm
Ultrapräzise Kugelumlaufspindel
Hochauflösendes berührungsloses optisches Inkremental Encoder (Dual-Loop-Modus)
Ultrapräzise Linearführung mit Umlaufkugeln
Kabel können für verschiedene OEM-Elektronik angepasst werden
Langlebige Leistung garantiert
Einfache Integration in metrische / imperiale optomechanische Systeme
Anwendungen: Mikroskopie, Messtechnik Laserschneiden, Ritzen, Bohren, Markieren Solides integriertes planares Design mit oder ohne Blende u.v.m.
Alle Messberichte sind standardmäßig enthalten!

Spezifikationen
Ausführung	Mit Rotationsencoder MEn1, TTL Interface
Plattform	335 x 380 mm
Führung	Hochpräzise Umlauf-Linearschienen und Wageneinheiten
Verfahrwege	200 x 200 mm
Spindelsteigung	2 mm
Min. Inkrementelle Bewegung	0,625 µm
Encoderauflösung	0,5 µm
Encoder Gitterperiode	0,09°
Encoder Referenzindex	Ja
Positionsgenauigkeit	Vor Kalibrierung ±8 µm / 100 mm Nach Kalibrierung ±3 µm / 100 mm
Wiederholbarkeit	Uni-direktional:: ±0,5 µm Bi-direktional (peak to peak): ±2 µm Bi-direktional (RMS): ±1,5 µm
Pitch	±100 µrad / ±20,63 arcsec
Yaw	30 µrad / ±6,19 arcsec
Roll	±30 µrad / ±6,19 arcsec
Orthogonalität	73 µrad / 15 arcsec
Maximalgeschwindigkeit	30 mm/s (4 kg Last)
Maximalbeschleunigung	150 mm/s² (4 kg Last)
Belastbarkeit	8 kg (Moving mass 9,5 kg)
Material	Alluminium, schwarz eloxiert
Endschalter	Hall-Sensoren, Pushed is open, 5...24 VDC
Kabellänge	2 m (weitere auf Anfrage)
Motor	Modell 4247, 2 Phasen Schrittmotor, bipolar
Spannung	3,84 V
Phasenstrom	1,2 A
Phasenwiderstand	3.2±10% Ohm
Induktivität	6±20% mH
Rastmoment	15,5 mNm
Haltemoment	0,45 Nm
Schritte / Umdreh.	200 (1,8°)
Maximale Busspannung	48 VDC
Umgebung	Atmossphäre, 20±2 °C
RoHS	Compliant
Schutzstufe	Optional mit spezieller Abdeckung (mit Luftspülung und Staubschutz)
Empf. Controller	8SMC5-USB oder ACS Produktlinie
Empf. Netzteil	PS36-4.4-4

Reinraum- und Vakuum-kompatible Versionen verfügbar.
