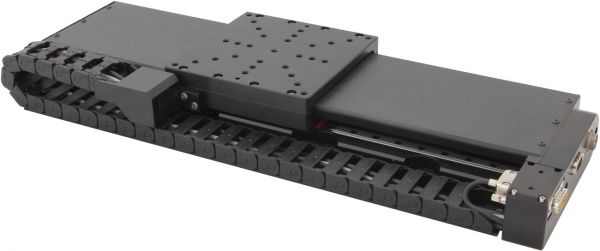

8MTL1401-300-LEn1-025 - Motorisierter Lineartisch

Vorschau: 8MTL1401_300_direct_drive_linear_translation_stage_3.jpg Vorschau: FA_diagramm_3.jpg

Preis auf Anfrage



  • Artikel-Nr.: 644621833
  • RoHS: RoHS konform
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 1
Beschreibung
Motorisierter Lineartisch mit Direktantrieb 3-phasige Eisen-... mehr
Menü schließen
Produktinformationen "8MTL1401-300-LEn1-025 - Motorisierter Lineartisch"

Motorisierter Lineartisch mit Direktantrieb


  • 3-phasige Eisen- und bürstenlose lineare Servo-Direktantrieb-Technologie
  • Ultrapräzise Positionierung
  • Spielfrei
  • Hochauflösender optischer Encoder für Sub-Nanometer-Auflösung
  • Hochgenaues Linearführungssystem
  • Lange Lebensdauer garantiert
  • Einfache Integration optomechanische Systeme
  • Integriertes Kabelmanagement
  • XY-Direktkonfiguration möglich (Orthogonalität = 5 arcsec)
  • Reinraum- und Vakuumausführung auf Anfrage



Spezifikationen

Plattform140 x 140 mm
Maße185 x 513 x 55 mm
Verfahrweg300 mm
EncoderOptisch, Model LEn1, Sin/Cos Analoginterface
Auflösung25 nm
Encoder-Gitterperiode20 nm
ReferenzmarkeJa
Positionsgenauigkeit

Unkalibriert ±5 µm

Kalibriert ±1 µm

Wiederholbarkeit Bi-Direktional

±0,15 µm (Peak to peak)

±0,08 µm (RMS)

Pitch±30µrad  (±6.20 arcsec)
Yaw±30µrad  (±6.20 arcsec)
Geschwindigkeit<2000 mm/s (4 kg Last)

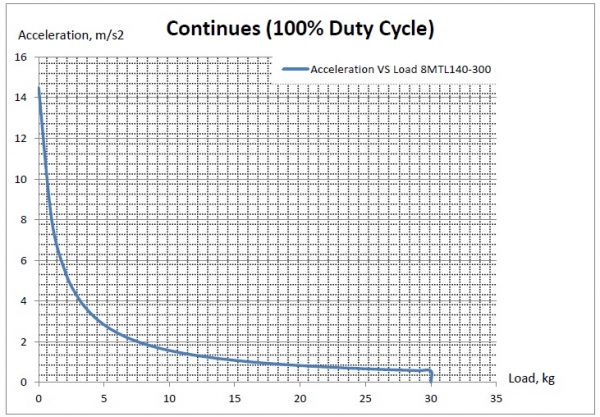

Beschleunigung<20000 mm/s2 (4 kg Last)
EndschalterOptronisch, , 5…24 V, Pushed is closed
MotorLinearmotor Model LM3
MotortypIronless BLDC
Maximum Bus Voltage >300 VDC
Belastbarkeit30 kg
Moving Mass (unbelastet)1,2 kg
MaterialAluminium, schwarz eloxiert
Gewicht6,75 kg
Umgebungsparameter20±2 °C, Normaldruck
RoHS konformJa
Anschlussleitung2 m (andere auf  Nachfrage)
Controller8SMC5-USB oder ACS Product Line
