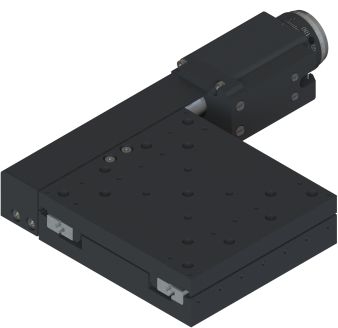

8MT167S-25LS-MEn1 - Motorisierter Lineartisch

998,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644621784
  • 9031908590/LT
Die motorisierten Lineartische der 8MT167 -Reihe bieten h ohe Steifigkeit, thermische... mehr
Produktinformationen "8MT167S-25LS-MEn1 - Motorisierter Lineartisch"

Die motorisierten Lineartische der 8MT167 -Reihe bieten hohe Steifigkeit, thermische Stabilität und hochauflösende Bewegung bei niedrigem Profil.


Spezifikationen

Ausführung

Plattform ohne Apertur ('S'),

mit Rotationsencoder

Verfahrweg25 mm
Auflösung

Vollschritt: 1,25 µm

1/8 Schritt: 0,156 µm
Spindelsteigung0,25 mm
Wiederholgenauigkeit 1 µm
Max. Geschwindigkeit 6 mm/s
BelastbatkeitHorizontal: 30 kg
Vertical: 7 kg
Endschalter2 Mikroschalter,
Pushed is "closed"
AnschlussHDB15(M)
Anschlussleitung1,6 m integriert
Gewicht0,8 kg
Motor
BezeichnungST2818M1006
Phasen2, biploar
Schritte200 (1,8° pro Schritt)
Phasenstrom0,67 A
Phasenwiderstand6.8±15% Ohm
Spannung4,56 V
Empf. Controller8SMC5-USB


  • XY-Verbindung direkt
  • XZ-Verbindung via Montagewinkel 2AB167-25
  • Version mit DC-Motor verfügbar (Auflösungen von 1 µm - 0,1 µm)
  • Vakuum-kompatible Version verfügbar
