8MT-CXN80200-S2NN-ND-P2-2C - Motorisierter Lineartisch

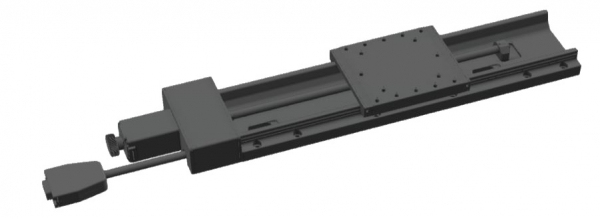

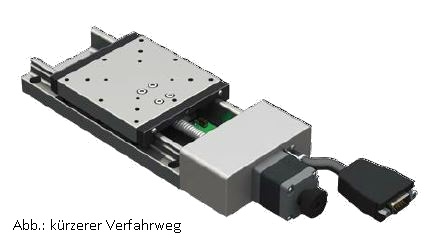

Vorschau: _CXN80200.jpg Vorschau: CXN80200__CAD.jpg

1.023,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644619652
Beschreibung Downloads 4
Beschreibung
Motorisierter Lineartisch X-Achse Spezifikationen Plattform 80 x 80 mm Verfahrweg... mehr
Menü schließen
Produktinformationen "8MT-CXN80200-S2NN-ND-P2-2C - Motorisierter Lineartisch"

Motorisierter Lineartisch X-Achse


Spezifikationen

Plattform80 x 80 mm
Verfahrweg200 mm
AchsentypKugelumlaufspindel, Ø8 mm, Steigung: 2 mm
MaterialEdelstahl, Nickel Beschichtung
Gewicht2,6 kg
Auflösung (Vollschritt)10 µm
Max. Geschwindigkeit40 mm/s
Positionsgenauigkeit20 µm
Wiederholbarkeit±1 µm
Belastbarkeit16 kg
Fehlschritt3 µm
Parallelität20 µm
Dynamische Führungsgenauigkeit5 µm
Dynamische Parallelität

20 µm

Motor

2 Phasen Schrittmotor (NEMA11)

GMT / GTR22G-D

Verbindung15-pin male D-SUB
Endschalter

2 x Photoelektrisch, EE-SX4134

24V±10%

NPN open collector output under 24V, 8mA

Testing (sensing) : output transistor OFF (closed)
