8-0021 - 6 Axis Motorized Stage

Preis auf Anfrage



  • Artikel-Nr.: 644619573
Beschreibung Downloads 1
Beschreibung
8-0021 (8MT175-50XYZ-8MR191-28)  -  XYZ Stage and Three Circle Motorized Goniometer... mehr
Menü schließen
Produktinformationen "8-0021 - 6 Axis Motorized Stage"

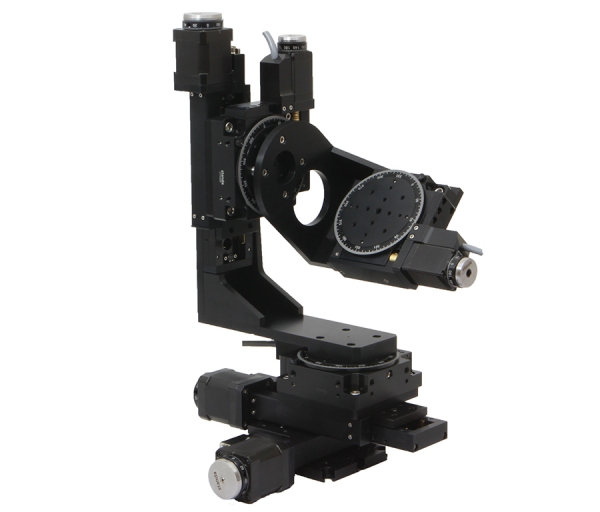

8-0021 (8MT175-50XYZ-8MR191-28)  -  XYZ Stage and Three Circle Motorized Goniometer


Spezifikationen

Zusammengesetzt aus XYZ Translation stage 50 mm 8MT175-50 und XYZ Rotation stage 360° 8MR191-28


8MT175-50 8MR191-28
BeschreibungLineartisch  Rotationstisch
Verfahrweg50 mm  360°
Spindelsteigung0,5 mm Drehmoment1 Nm
Auflösung (Vollschritt)2,5 µm  0,6 arcmin
WiederholgenauigkeitUni-directional 0,5 µm
 Bi-directional 0,7 µm

Wobble

Exentrizität

0,5 arcmin

10 µm

Max. Geschwindigkeit10 mm/s  8 Umdr. / min. (1,2A)
Belastbarkeit

Horizontal 8 kg
Vertikal 3 kg



10 kg

2 kg

Endschalter2 mech., pushed is closed  1 mech., pushed is closed
MaterialAluminium  Aluminium
Gewicht1 kg  1 kg
Motor4247  28
Phasenstrom1,2 A  0,67A
Spannung3,84 V  4,56 V
Phasenwiderstand3.2±10% Ohm  6.8±15% Ohm
Induktivität6±20% mH  4.8±20% mH
Schrittmoment15,5 mNm  3,75 mH
Haltemoment0,45 Nm  0,106 Nm
Vollschritte pro Umdr. 200 (1,8°)  200 (1,8°)
EncoderOptional  Optional



Empfohlene Controller: 2 x 8SMC5-USB-B8-B9
