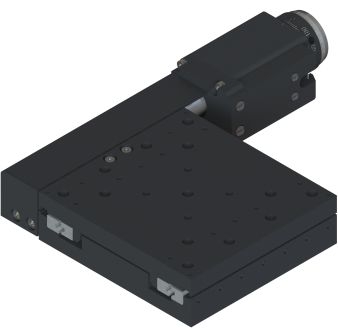

Produktinformationen "8MT167-25BS1-MEn1 - Motorisierter Lineartisch mit 25mm Verfahrweg und Encoder"
Translationstisch mit Encoder
- hohe Steifigkeit und thermische Stabilität bei niedrigem Profil.
In Kombination mit der Rotationsreihe 8MR190/191 oder dem motorisierten Goniometer 8MG00/99 können Sie problemlos Vielachsen-Systeme aufbauen. Der Tisch kann direkt zu einer xy-Kombination verschraubt werden. Mit dem Winkel 2AB167-25 ist auch die Z-Achse realisiert. Das Standard-Rastermaß von 50 bzw. 75 mm ermöglicht ebenfalls die direkte Montage der Rotations- und Kipptische. Eine weitere Besonderheit ist die schraubbare Apertur. Die innere Platte kann mit wenigen Handgriffen entfernt werden. Die 49 mm Apertur ist in der Grundplatte fortgeführt und bleibt auch bei einer Translationsbewegung bis 17 mm vollständig geöffnet.
Spezifikationen
Ausführung
mit Rotationsencoder
Führung
Kugelumlaufspindel
Material
Aluminium
Apertur
49 mm
Verfahrweg
25mm
Spindelsteigung
1 mm/Umdr.
Auflösung
Vollschritt 5 µm
1/8 Schritt 0,625 µm
Wiederholgenauigkeit
1,5 µm
Max. Geschwindigkeit
25 mm/s
Belastbarkeit
horizontal 30 kg
vertikal 7 kg
Gewicht
0,8 Kg
Endschalter
2 Mikroschalter,
Pushed is "closed"
Anschluss
SUB-D Db15
Anschlussleitung
1,6 m integriert
Motor
Bezeichnung
Nanotec ST2818M1006
Ausführung
2 Phasen Schrittmotor, bipolar
Schritte pro Umdreh.
200 (1,8° pro Schritt)
Phasenstrom
0,67 A
Spannung
4,56 V
Phasenwiderstand
6.8±15% Ohm
Schrittmoment
3.75 mNm
xy-Verbindung direkt x-z Verbindung via 2AB167-25 Winkelstück
