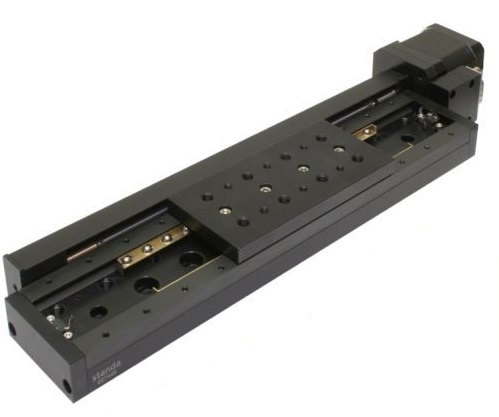

8MT175-100-ZSS43 - Motorisierter Lineartisch mit 100mm Verfahrweg

Preis auf Anfrage



  • Artikel-Nr.: 644613431
Beschreibung Downloads 2
Beschreibung
Motorisierter Translationstisch   Hohe Präzision, zügige Verfahrgeschwindigkeit und... mehr
Menü schließen
Produktinformationen "8MT175-100-ZSS43 - Motorisierter Lineartisch mit 100mm Verfahrweg"

Motorisierter Translationstisch


Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.


Spezifikationen

Ausführung

Sonderkonfiguration: Motor ZSS43

(Für 42 V Betrieb)
Motoreignung bis -20°C

Verfahrweg100 mm
Spindelsteigung0,5 mm
Auflösung2,5 µm (Vollschritt)
WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 0,7 µm
Geschwindigkeit 10 mm/s
BelastbarkeitHorizontal 8 kg
Vertikal 3 kg
Endschalter2 mechanisch, pushed is closed
Gewicht1,5 kg
X-Y KombinationDirekt
X-Z KombinationVia 2AB175 Winkel
Empfohlene Grundplatte3UBP175
Motor
ModelZSS43
Art2-Phasen Schrittmotor, bipolar
Spannung42 V
Phasenstrom1,2 A
Phasenwiderstand19 Ohm
Induktivität22,9 mH
Schrittmoment7 mNm
Haltemoment0,26 Nm
Schritte / Umdr.200 (1,8°)


Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
