8MT177-100-E3 - Motorisierter Verschiebetisch mit Drehzahlsensor | motorisierte Lineartische | Lineartische | Mechanik

Preis auf Anfrage

Artikel-Nr.: 644604826
Warentarifnr.: 9031908590/LT

Motorisierter Verschiebetisch mit Drehzahlsensor Dieser motorisierte Translationstisch ist... mehr

Produktinformationen "8MT177-100-E3 - Motorisierter Verschiebetisch mit Drehzahlsensor"

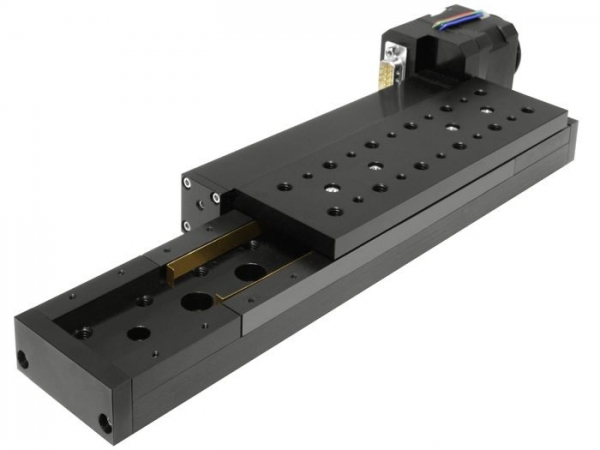

Motorisierter Verschiebetisch mit Drehzahlsensor

Dieser motorisierte Translationstisch ist angelehnt an die Baureihe 8MT175.

Die solide Grundkonstruktion in schmalem kompaktem Design sowie die bewährte käfiggeführte Kugellagerung ist identisch mit diesem Verschiebetisch. Ein zusätzliches Präzisionsgetriebe erhöht die Auflösung.

Spezifikationen
Ausführung	Mit Drehzahlsensor
Verfahrweg	100 mm
Spindelsteigung	0,5 mm
Auflösung	1µm (Vollschritt)
Geschwindigkeit	5 mm/s
Belastbarkeit	Horizontal 8 kg Vertikal 3 kg
Endschalter	2 Mikroschalter, pushed is closed
Motoranschluss	DB9(M)
Gewicht	1,5kg
X-Y Kombination	Direkt
X-Z Kombination	Via 2AB175 Winkel
Motor
Model	4247
Art	2-Phasen Schrittmotor, bipolar
Spannung	3,84 V
Phasenstrom	1,2 A
Phasenwiderstand	3.2±10% Ohm
Induktivität	6±20% mH
Schrittmoment	15,5 mNm
Haltemoment	0,45 Nm
Schritte / Umdr.	200 (1,8°)
Empfohlener. Controller	8SMC5-USB

Vakuum-kompatible Version verfügbar.
