8MT175-200 - Motorisierter Lineartisch | motorisierte Lineartische | Lineartische | Mechanik

1.939,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

Artikel-Nr.: 644604821
Warentarifnr.: 9031908590/LT

Schmaler motorisierter Translationstisch Hohe Präzision, zügige Verfahrgeschwindigkeit... mehr

Menü schließen

Produktinformationen "8MT175-200 - Motorisierter Lineartisch"

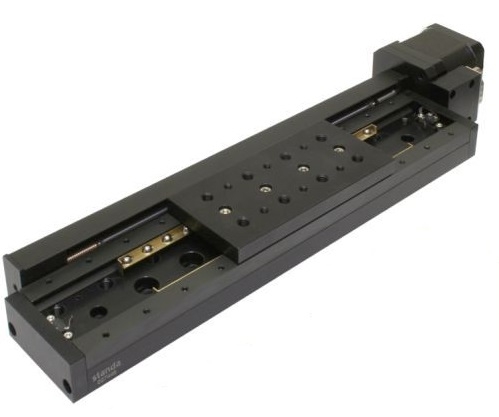

Schmaler motorisierter Translationstisch

Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.

Spezifikationen
Verfahrweg	200 mm
Spindelsteigung	0,5 mm
Auflösung	2,5 µm (Vollschritt)
Wiederholgenauigkeit	Uni-directional 0,5 µm Bi-directional 0,7 µm
Geschwindigkeit	10 mm/s
Belastbarkeit	Horizontal 8 kg Vertikal 3 kg
Endschalter	2 mechanisch, pushed is closed
Gewicht	1,5 kg
X-Y Kombination	Direkt
X-Z Kombination	Via 2AB175 Winkel
Empfohlene Grundplatte	3UBP175
Motor
Model	4247
Art	2-Phasen Schrittmotor, bipolar
Spannung	3,84 V
Phasenstrom	1,2 A
Phasenwiderstand	3.2±10% Ohm
Induktivität	6±20% mH
Schrittmoment	15,5 mNm
Haltemoment	0,45 Nm
Schritte / Umdr.	200 (1,8°)
Empfohlener Controller	8SMC5-USB

Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
