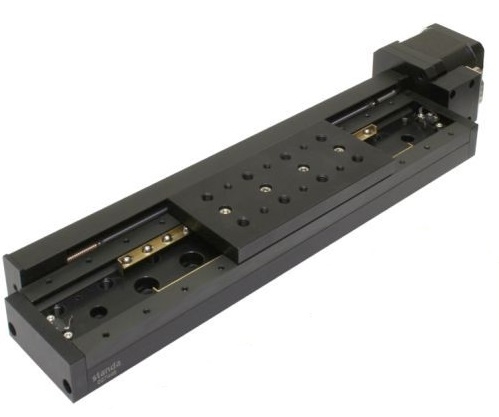

8MT175-200-4247-MEn1 - Motorisierter Lineartisch mit 200mm Verfahrweg und Encoder

Preis auf Anfrage



  • 644604822
Schmaler motorisierter Translationstisch        Hohe... mehr
Produktinformationen "8MT175-200-4247-MEn1 - Motorisierter Lineartisch mit 200mm Verfahrweg und Encoder"

Schmaler motorisierter Translationstisch



Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.

Spezifikationen

AusführungMit Rotationsencoder
Verfahrweg200 mm
Spindelsteigung0,5 mm
Auflösung2,5 µm (Vollschritt)
WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 0,7 µm
Geschwindigkeit 10 mm/s
BelastbarkeitHorizontal 8 kg
Vertikal 3 kg
Endschalter2 mechanisch, pushed is closed
Gewicht1,5 kg
X-Y KombinationDirekt
X-Z KombinationVia 2AB175 Winkel
Empfohlene Grundplatte3UBP175
Motor
Model4247
Art2-Phasen Schrittmotor, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Empfohlener Controller8SMC5-USB

Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
