8MT177-100-MEn1 - Motorisierter Lineartisch

1.217,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604827
  • 9031908590/LT
Motorisierter Lineartisch mit Encoder Dieser motorisierte Translationstisch ist angelehnt... mehr
Produktinformationen "8MT177-100-MEn1 - Motorisierter Lineartisch"

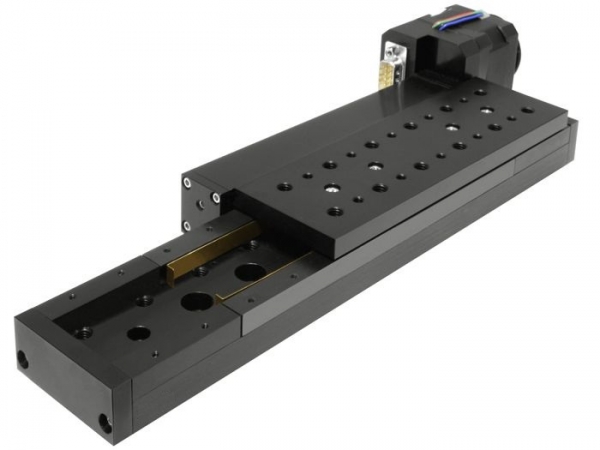

Motorisierter Lineartisch mit Encoder


Dieser motorisierte Translationstisch ist angelehnt an die Baureihe 8MT175.

Die solide Grundkonstruktion in schmalem kompaktem Design sowie die bewährte käfiggeführte Kugellagerung ist identisch mit diesem Verschiebetisch. Ein zusätzliches Präzisionsgetriebe erhöht die Auflösung.


Spezifikationen

AusführungMit Rotationsencoder
Verfahrweg100 mm
Spindelsteigung0,5 mm
Auflösung1µm (Vollschritt)
Geschwindigkeit5 mm/s
Belastbarkeit

Horizontal 8 kg

Vertikal 3 kg

Endschalter2 Mikroschalter, pushed is closed
MotoranschlussDB15(M)
Gewicht1,5kg
X-Y KombinationDirekt
X-Z KombinationVia 2AB175 Winkel
Motor
Model4247
Art2-Phasen Schrittmotor, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Empfohlener. Controller8SMC5-USB


Vakuum-kompatible Version verfügbar.
