8MT295X-440-4 - Motorisierter Lineartisch mit 440mm Verfahrweg | motorisierte Lineartische | Lineartische | Mechanik

Preis auf Anfrage

Artikel-Nr.: 644614263
Warentarifnr.: 9031908590/LT

Motorisierter Lineartisch mit 440 mm Verfahrweg für X-Achsen K onfiguration... mehr

Produktinformationen "8MT295X-440-4 - Motorisierter Lineartisch mit 440mm Verfahrweg"

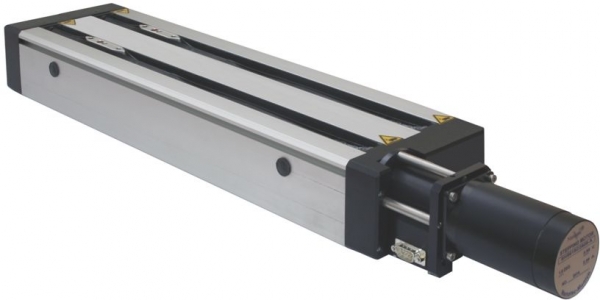

Motorisierter Lineartisch mit 440 mm Verfahrweg für X-Achsen Konfiguration

Die Lineartisch der Serie 8MT295 werden mit 3P295-Plattform, 3BP295-Grundplatten (2 Stück) und einer geeigneten Anzahl von 3SN195-Einsätzen geliefert (siehe Zeichung) geliefert.

Spezifikationen
Verfahrweg			440 mm, zweispurig
Spindelsteigung			4 mm
Auflösung (Vollschritt)			20 µm
Max. Geschwindigkeit			64 mm/s (36V*)
Belastbarkeit			Horizontal: 60 kg Vertical: 10 kg
Motor Anschluss			DB9(M)
Endschalter			Zwei mechanisch, pushed is open
Motor
Model			5918
Art			2 Phasen Schrittmotor, bipolar
Spannung			3 V
Phasenstrom			2,1 A
Phasenwiderstand			2±10% Ohm
Induktivität			8.8±20% mH
Schrittmoment			68 mNm
Haltemoment			1,87 Nm
Schritte / Umdr.			200 (1,8°)
Empfohlener Controller			8SMC5-USB

* 8SMC5-USB Controller in Verbindung mit 36 V Netzteil
