8MTF-75LS05 - Kreuztisch mit 75 mm Verfahrweg

3.476,40 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644607629
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 3
Beschreibung
Kreuztisch XY Achse Der XY-Scanning Table 8MTF-75LS05 von Standa verfügt über eine hohe... mehr
Menü schließen
Produktinformationen "8MTF-75LS05 - Kreuztisch mit 75 mm Verfahrweg"

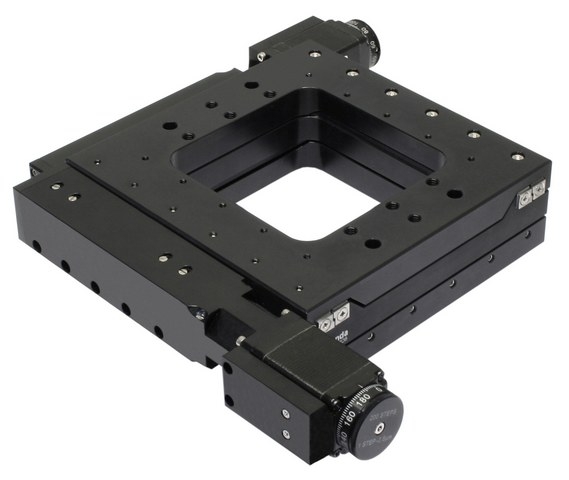

Kreuztisch XY Achse


Der XY-Scanning Table 8MTF-75LS05 von Standa verfügt über eine hohe Präzision bei gleichzeitiger hoher Belastungsmöglichkeit. Durch seine kompakte Bauform eignet er sich besonders für Anwendung mit geringen Platzbedarf oder für Anwendungen im mikroskopischen Bereich.

Spezifikationen

Verfahrweg75x75mm
Spindelsteigung0,5 mm
Auflösung

Vollschritt 2.5 µm

1/8 Schritt 0,31 µm

Geschwindigkeitmax. 10 mm/s
WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 5 µm
Abs. Positionsgenauigkeit10 µm
Pitch /Yaw+/- 60 µrad
Belastbarkeit

Horizontal 50 kg

Vertikal 6 kg

Gewicht3,1 kg
Anschlussleitung1,6 m, inklusive
Motor Connector HDB15(M)
Endschalter

4 Mikroschalter ( 2 pro Achse ),

Polarität: pushed is closed


SchrittmotorNannotec -28
Spannung4,65 V
Phasenstrom0,67 A
Haltemoment0,106 Nm
Drehmoment3,75 mNm
Phasenwiderstand6.8±15% Ohm
Induktivität 4.8±20% mH
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB-B9-2

Weiterführende Links zu "8MTF-75LS05 - Kreuztisch mit 75 mm Verfahrweg"
Downloads 3
Verfügbare Downloads:
