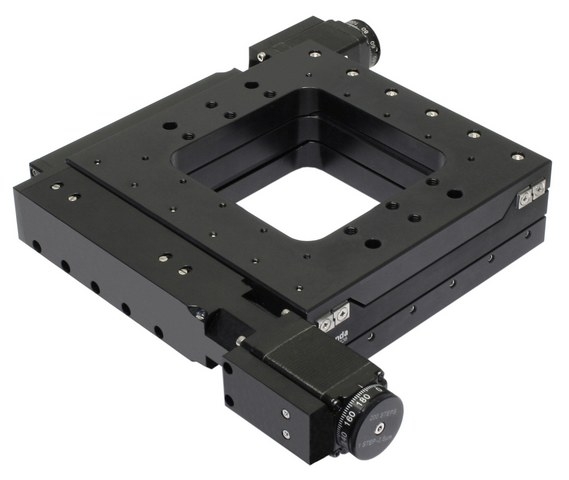

8MTF-102LS05-MeN1 Kreuztisch 102mm Verfahrweg mit Encoder

4.298,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644611261
  • RoHS: RoHS konform
  • Warentarifnr.: 9031908590/CH
Beschreibung Downloads 9
Beschreibung
Kreuztisch mit Encoder Der XY-Scanning Table von Standa verfügt über eine hohe Präzision... mehr
Menü schließen
Produktinformationen "8MTF-102LS05-MeN1 Kreuztisch 102mm Verfahrweg mit Encoder"

Kreuztisch mit Encoder


Der XY-Scanning Table von Standa verfügt über eine hohe Präzision bei gleichzeitiger hoher Belastungsmöglichkeit.
Durch seine Kompakte Bauform eignet er sich besonders für Anwendung mit geringen Platzbedarf oder für mikroskopische Anwendungen.


Spezifikationen

AusführungMit Rotationsencoder
Verfahrweg102 x 102 mm
Spindelsteigung0,5 mm
Auflösung

Vollschritt 2.5 µm

1/8 Schritt 0,31 µm

WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 5 µm
Geschwindigkeitmax. 10 mm/s
Belastbarkeit

Horizontal 50 kg

Vertikal 6 kg

Gewicht3,6 kg
Anschlussleitung1,6 m, inklusive
Motor Connector HDB15(M)
Endschalter

4 Mikroschalter ( 2 pro Achse ),

Polarität: pushed is closed


SchrittmotorNannotec -28
Spannung4,65 V
Phasenstrom0,67 A
Haltemoment0,106 Nm
Drehmoment3,75 mNm
Phasenwiderstand6.8±15% Ohm
Induktivität 4.8±20% mH
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB-B9-2
