8MT295X-840-2.5 - Motorisierter Lineartisch

Preis auf Anfrage



  • Artikel-Nr.: 644616157
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 5
Beschreibung
Motorisierter Lineartisch mit 840 mm Verfahrweg für X-Achsen  K onfiguration... mehr
Menü schließen
Produktinformationen "8MT295X-840-2.5 - Motorisierter Lineartisch"

Motorisierter Lineartisch mit 840 mm Verfahrweg für X-Achsen Konfiguration

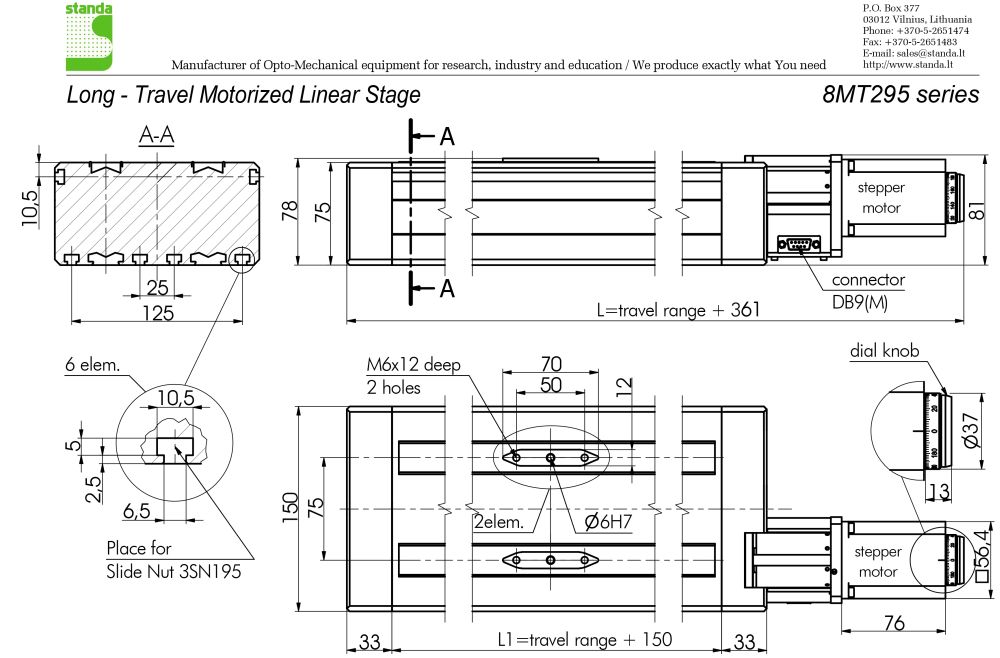

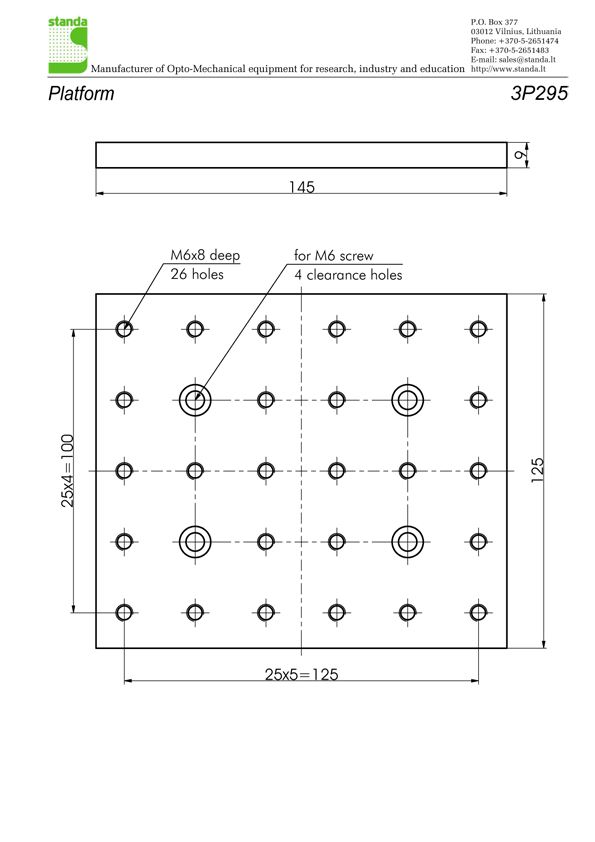

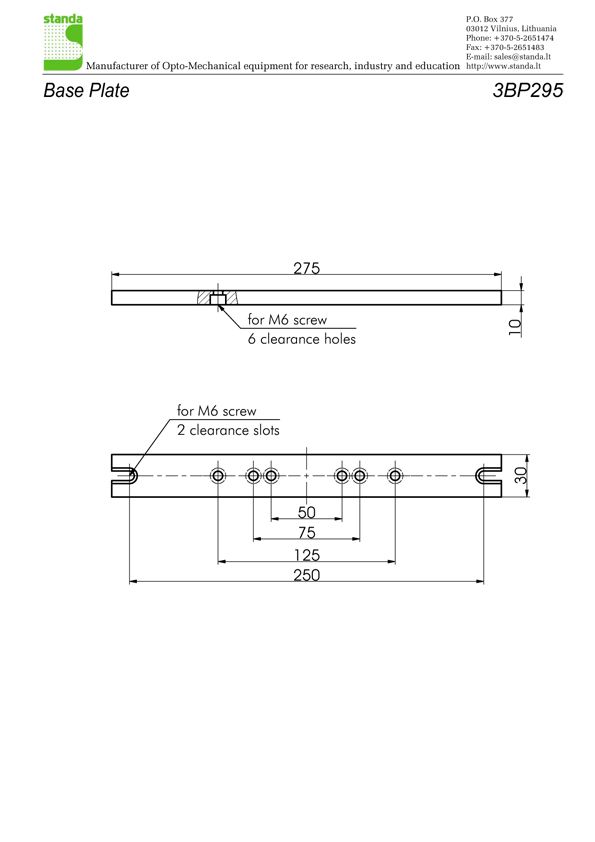

Die Lineartisch der Serie 8MT295 werden mit 3P295-Plattform, 3BP295-Grundplatten (2 Stück) und einer geeigneten Anzahl von 3SN195-Einsätzen geliefert (siehe Zeichung).



Spezifikationen

Verfahrweg840 mm, zweispurig
Spindelsteigung2,5 mm
Auflösung (Vollschritt)12,5 µm
Positionsgenauigkeit+/- 20 µm
Wiederholbarkeit+/- 7,5 µm
Max. Geschwindigkeit40 mm/s (36V*)
BelastbarkeitHorizontal: 60kg
Vertical: 10kg
Motor AnschlussDB9(M)
EndschalterZwei mechanisch, pushed is open
Motor
Model5918
Art2 Phasen Schrittmotor, bipolar
Spannung3 V
Phasenstrom2,1 A
Phasenwiderstand2±10% Ohm
Induktivität8.8±20% mH
Schrittmoment68 mNm
Haltemoment1,87 Nm
Schritte / Umdr.200 (1,8°)
Empfohlener Controller8SMC5-USB


* 8SMC5-USB Controller in Verbindung mit 36 V Netzteil
