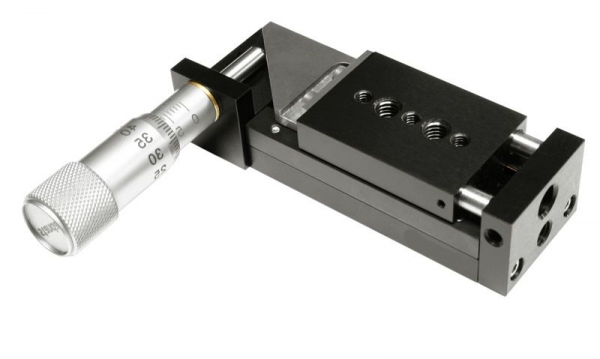

7T173-20TM - Verschiebetisch - gespiegelte Version

Vorschau: 7T173_20TM.jpg Vorschau: 9S75M.jpg

337,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644609166
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 2
Beschreibung
Side-Control -Lineartisch Antrieb durch Mikrometerschraube der Serie 9S75M... mehr
Menü schließen
Produktinformationen "7T173-20TM - Verschiebetisch - gespiegelte Version"
  • Side-Control -Lineartisch

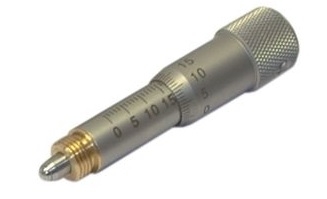

  • Antrieb durch Mikrometerschraube der Serie 9S75M
  • Präzise Kugellagerung
  • Kompakte XYZ-Konfiguration möglich mit seitlicher Bedienung
  • Vakuum-kompatible Lineartischversionen verfügbar



Spezifikationen

Eigenschaften 90° Version zum 7T175-20 Lineartisch
AusführungGespiegelte (rechtshändige) Version
zum 7T173-20T Lineartisch
Verfahrweg20 mm
LagerKugel, käfiggeführt
Gewindesteigung0,5 mm/Umdr.
Einstellsensitivität1 µm
Führungsgenauigkeit2 µm
Ablesegenauigkeit5 µm (1/2 SKT)
Max. Belastung

horiz. 10 kg
vert. 5 kg

Gewicht0,23 kg
MaterialAluminium


X-Y Konfiguration via 2CP173-20 Verbindungsplatte

X-Z Konfiguration via 2AB173-20 Winkelstück
