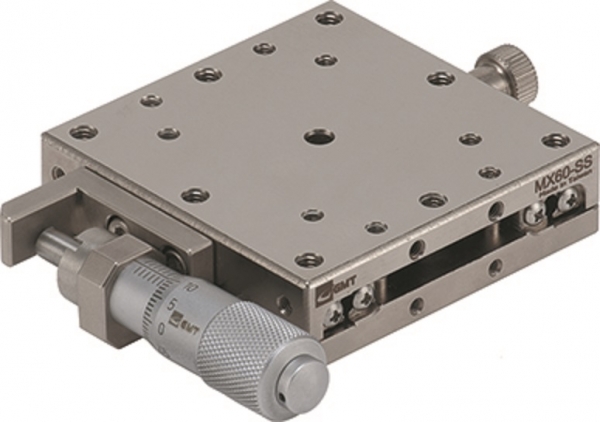

Hohe Präzision zum kleinen Preis Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis. Von der Rollenführung bis zur Verstellschraube werden alle Komponenten von einem Hersteller gefertigt. Das garantiert ein perfektes Zusammenspiel aller Einzelteile, zu einem überzeugendem Gesamtprodukt. Die Individualität steht, neben der hohen technischen Zuverlässigkeit, auch bei diesem Optomechanikprodukt wieder im Fokuss der Konstruktion.
Durch die separat erhältlichen x, xy und z-Achsen aus Aluminium oder Edelstahl, können diese Tische problemlos zu einem Multiachsystem kombiniert werden. Passend dazu sind auch Rotationstische oder Goniometer erhältlich.
Funktionsweise: Die Translationsachsen arbeiten mit einem käfiggeführten Kugellagersystem. Die Mikrometerschrauben haben eine Steigung von 0,5 mm/Umdr.. Dadurch wird eine Einstellsensitivität von 1µm erreicht. Bei einer Führungsgenauigkeit von nur 5 µm,
steht auch einer Anwendung mit hohen Anforderungen nichts im Weg.
Beschreibung
Translationstisch
Material
Edelstahl
Größe
60 x 60 mm
Verfahrweg
13mm
Anzahl der Stellschrauben
1
Schrauben arretierbar
ja
Gewindesteigung in mm/Umdreh.
0,5
Einstellsensitivität
1 µm
Ablesegenauigkeit
10 µm
Ebenheit / Geradheit
5 µm
Max. Belastung horiz.
200 N
Gewicht
0,4 kg
Lager
Kugellager, käfiggeführt
Anzahl der Achsen
1
