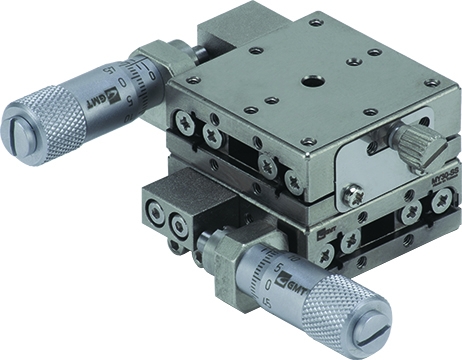

Hohe Präzision zum kleinen Preis Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis. Von der Rollenführung bis zur Verstellschraube werden alle Komponenten von einem Hersteller gefertigt. Das garantiert ein perfektes Zusammenspiel aller Einzelteile, zu einem überzeugendem Gesamtprodukt. Die Individualität steht, neben der hohen technischen Zuverlässigkeit, auch bei diesem Optomechanikprodukt wieder im Fokus der Konstruktion.
Durch die separat erhältlichen x, xy und z-Achsen aus Aluminium oder Edelstahl, können diese Tische problemlos zu einem Multiachsystem kombiniert werden. Passend dazu sind auch Rotationstische oder Goniometer erhältlich.
Funktionsweise: Die Translationsachsen arbeiten mit einem käfiggeführten Kugellagersystem. Die Mikrometerschrauben haben eine Steigung von 0,5 mm/Umdrehung. Dadurch wird eine Einstellsensitivität von 1µm erreicht, bei einer Führungsgenauigkeit von nur 3 µm.
Spezifikationen
Plattform
30 x 30 mm
Verfahrweg
6,4 mm
Anzahl der Achsen
2
Lager
Kugellager, käfiggeführt
Arretierbar
Ja
Mikrometerschraube
0,5 mm/Umdreh.
Einstellsensitivität
1 µm
Ablesegenauigkeit
10 µm
Geradlinigkeit
3 µm
Belastbarkeit
6 kg
Material
Edelstahl
Gewicht
0,19 kg
