7T38XY - Lineartisch

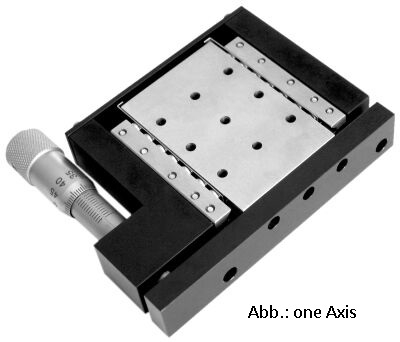

Der 7T38XYist ein kompakter und hoch belastbarer XY-Verschiebetisch. Die upside-down Mikrometerschrauben erlauben eine vertikale Belastung von bis zu 5 kg. Achsen sind auch einzeln erhältlich.

Technische Daten

Beschreibung Verschiebetisch

Eigenschaften XY-Tisch

Material Aluminium

Verfahrweg 15mm

Anzahl der Stellschrauben 2

Schrauben arretierbar nein

Gewindesteigung in mm/Umdreh. 0,5

Einstellsensitivität 1µm

Führungsgenauigkeit: 2µm

Ablesegenauigkeit 10µm

Max. Belastung 5 kg

Gewicht 0,9 kg

Lager Kugel, Käfiggeführt

Anzahl der Achsen2
