8MG-AYG6-75VM-3PR-ND - motorisiertes 2-Achsen Goniometer

Preis auf Anfrage



  • Artikel-Nr.: 644620953
Beschreibung Downloads 2
Beschreibung
XY-Achsen Goniometer motorisiert Spezifikationen Plattform 60 x 60 mm... mehr
Menü schließen

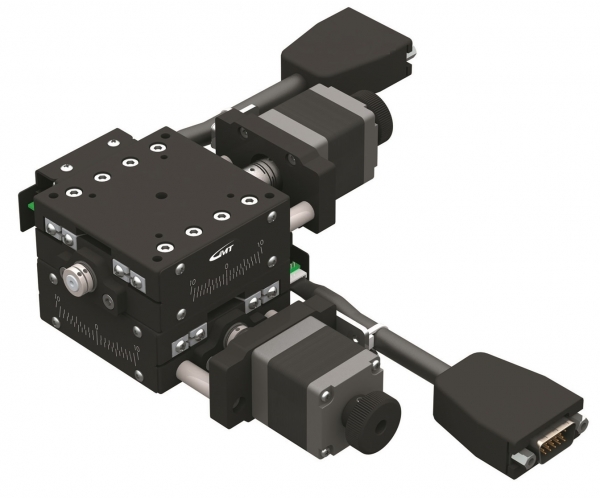

Produktinformationen "8MG-AYG6-75VM-3PR-ND - motorisiertes 2-Achsen Goniometer"

XY-Achsen Goniometer motorisiert


Spezifikationen

Plattform60 x 60 mm
Verfahrwege

Obere Achse  +/-8°

Untere Achse +/-6°

Höhe des Rotationspunktes75 +/-0,03 mm
Genauigkeit des. Rotationspunktes0,02 mm
AntriebSchneckengetriebe
Übersetzung

Obere Achse  1/224

Untere Achse 1/292

FührungKreuzrollenlager
Auflösung (Vollschritt)

Obere Achse  0,0032°

Untere Achse 0,0025°

Geschwindigkeit

Obere Achse  16°/s

Untere Achse 12,5°/s

Wiederholbarkeit+/-0,003°
Belastbarkeit4,6 kg
MaterialAluminium, schwarz eloxiert
Gewicht 0,96 kg
EndschalterPhotoelektrisch, EE-SX4134
Spannung24 V (5 V auf Nachfrage)
Anschluss15 pin DSUB (m)
Motor2-Phasenschrittmotor
ModelSanyo SH2281-5231
Empfohlener Controller8SMC5-USB


Weiterführende Links zu "8MG-AYG6-75VM-3PR-ND - motorisiertes 2-Achsen Goniometer"
Downloads 2
Verfügbare Downloads:
