Das neue ölfreie pneumatische Vibrationsisolationssystem 1VIS27 stellt die idealen stabilen Bedingungen zum Betrieb für vibrationsempfindliche Geräte, z.Mikroskope, Waagen, Interferometer und ähnliche Geräte bereit.
Die Arbeitsfläche des (optischen) Tisches ist vom Boden mittels eines hochwirksamen Systems von pneumatischen Trägern getrennt.

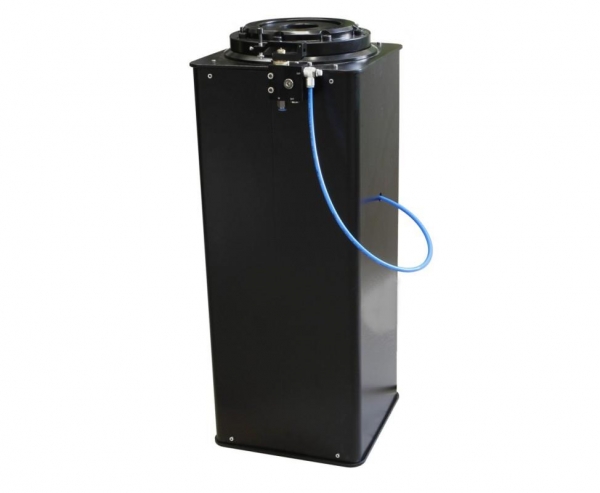

Das System verfügt über solide und leichte Stützen, die in verschiedenen Größen erhältlich sind, um eine Vielzahl von Trägergrößen (opt. Tische, Breadboards) zu unterstützen.Dies ermöglicht eine schnelle Erstellung von Schwingungsisolationssystemen für eine Vielzahl von Aufgaben.
Die maximale Tragfähigkeit jedes Stützbeins beträgt 1000 kg.
Der Betrieb erfordert einen Kompressor, Druckluftanschluss oder eine Stickstoffflasche mit Absperrhahn und Druckminderer.
Arbeitsdruck: 0.5–6 atm (bar).
Spezifikationen
Anzahl Standfüße
6
Höhe
600 mm
Auslenkungsbereich
14 mm
Wiederholgenauigkeit Selbstnivellierung
± 0,3 mm

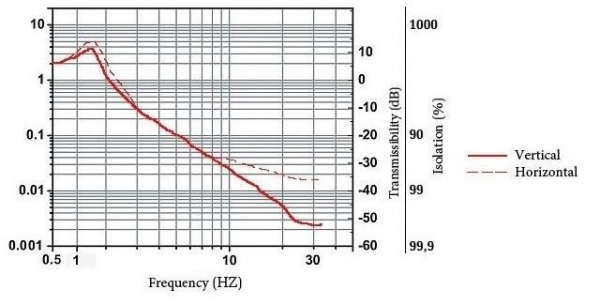

Resonanzfrequenz vertikal
1,5 Hz
Isolation vertikal
85-93 % @ 5Hz
90-98 % @ 10 Hz
Resonanzfrequenz horizontal
1,7 Hz
Isolation horizontal
85-93 % @ 5 Hz
90-97 % @ 10 Hz
Versorgungsdruck
600 kPa (6 Bar) (87 PSI)
Anschluss
Ø6 mm

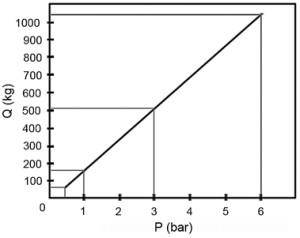

Belastbarkeit
pro Isolator @ 600 kPa):
max. 1000 kg
min. 90 kg
Umgebungsbedingungen
Luftfeuchtigkeit: max. 90 % Betriebstemperatur: 10° - 50° C
