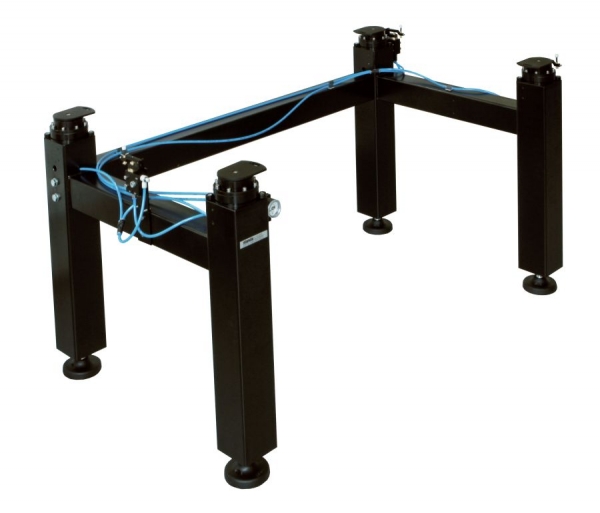

Das pneumatische Vibrationsisolationssystem 1VIS10 bietet die ideale Basis für vibrationsempfindliche Laboraufbauten auf optischen Tischen oder fürMikroskope, Waagen, Interferometer und ähnliche Geräte.
Die Arbeitsfläche des Tisches ist durch ein hochwirksames pneumatisches Stützsystem vom Boden getrennt. Das System ist in einer vielzahl von Größen erhältlich.

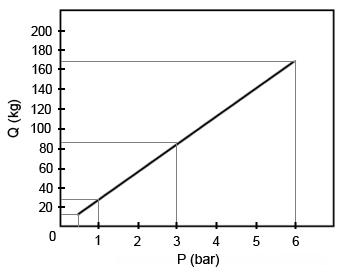

Die maximale Tragfähigkeit jedes Stützbeines beträgt 168 kg. Der Betriebsdruck des Systems beträgt 0,5-6 atm (bar). Der erforderliche minimale Systemdruck, der zur Unterstützung einer bestimmten Last in kg erforderlich ist, wird im Last / Druck-Diagramm angezeigt.Für den Betrieb ist ein Luftkompressor,Druckluftanschluss oder eine Stickstoffdurchflasche erforderlich.
Spezifikationen
Abmessungen
400 x 500 mm
Höhe
700 mm
Vertikale Auslenkung
14 mm
Rückstellgenauigkeit
±0.3 mm

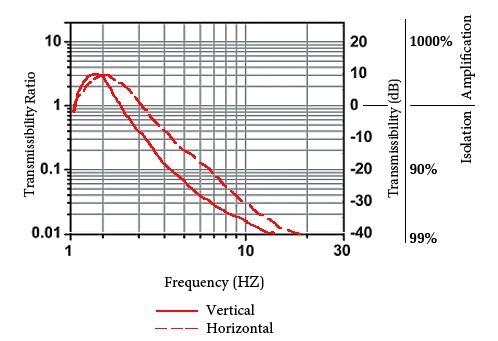

Resonanzfrequenz vertikal
1.5 Hz (Mittlere Belast.)
Isolation vertikal @ 5 Hz
85–93%
Isolation vertikal @ 10 Hz
90–98%
Resonanzfrequenz horizontal
1.7 Hz (Mittlere Belast.)
Isolation horizontal @ 5 Hz
85–93%
Isolation horizontal @ 10 Hz
90–97%
Versorgungsdruck
600 KPa (6 bar) (87 PSI)
Versorgungsanschluss
Ø 6 mm
Luftfeuchtigkeit
(max) 90%
Arbeitstemperatur
10–50 °C
Belastbarkeit (@ 6 bar)
168 kg per Isolator
Belastbarkeit (System von 4 Isolatoren @ 6 bar)
672 kg
Minimallast (System von 4 Isolatoren)
60 kg
