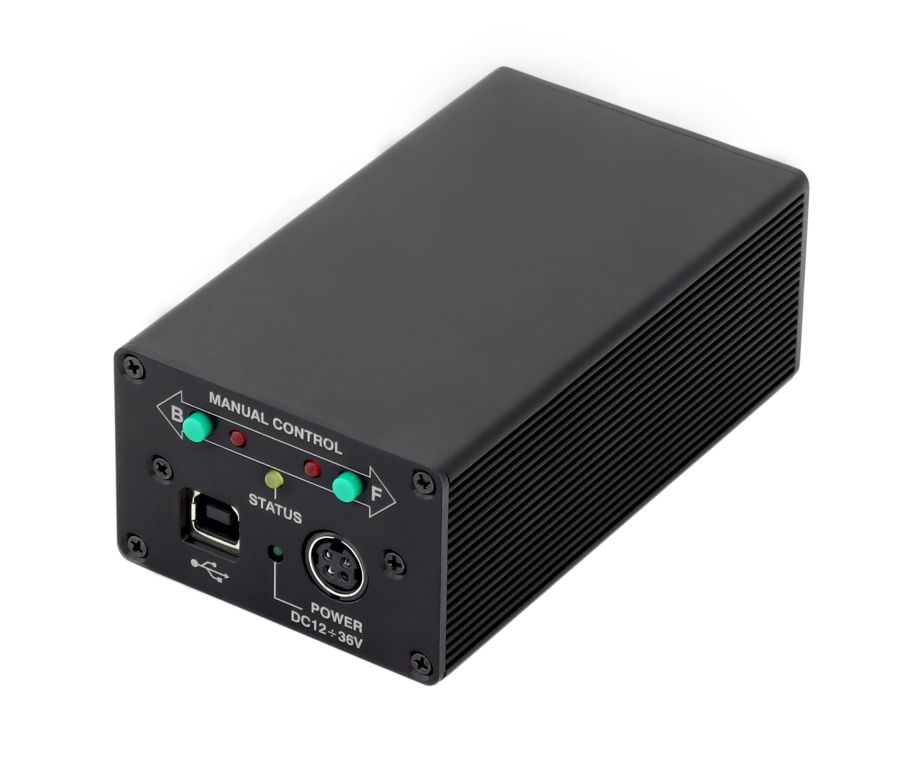

Produktinformationen "8SMC5-USB-B8-1 - Schritt- und DC-Motorcontroller 1 Kanal"
Nachfolgemodell zum 8SMC4-USB
Dieser "state of the art" Controller eignet sich hervorragend für den Betrieb von bipolaren Schrittmotoren mit einem Phasenstrom von bis zu 3 A und von Gleichstrommotoren mit einem Nennstrom von bis zu 6 A.
Mehrere Controller können entweder über USB-Ports oder über einen speziellen Hub für die Achsensynchronisation an einen Computer angeschlossen werden.

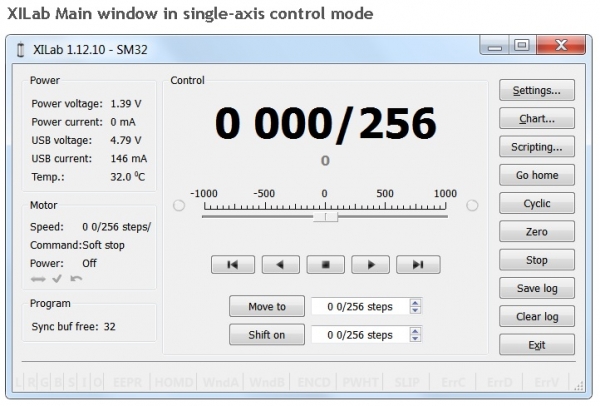

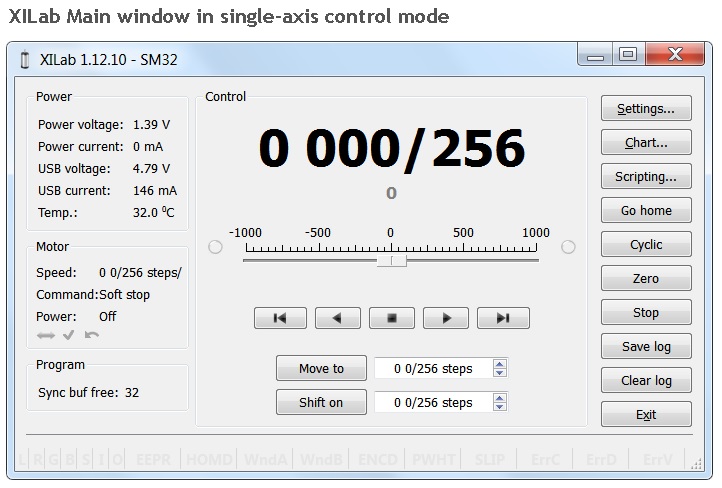

Die Software des Controllers ist vollständig kompatibel mit fast allen Betriebssystemen, z. B. Windows, Mac OS X, Linux usw. Sie können die Software mit virtuellen Controllern testen, die von der Software simuliert werden. Die Software bietet javascriptähnliche Skriptsprache, um Ihre Aufgabe schnell zu automatisieren, oder Sie können eine plattformübergreifende Bibliothek mit Codebeispielen auf C, Visual Basic, Matlab, Labview, C# verwenden, um Ihre eigene Software zu erstellen.
Optional kann der Controller mit den gleichen Anweisungen wie von der USB-Schnittstelle unter Verwendung vieler beliebter serieller Schnittstellen wie Bluetooth, Ethernet, RS422 oder RS232 verwaltet werden - erfordert Konverter von den TTL-Logiksignalen RX und TX. Diese Signale befinden sich auf dem Backplane-Anschluss der Controller-Platine. Kommunikationsgeschwindigkeit, Parität und Stoppbits sind weit konfigurierbar. Standardschnittstelle ist USB, aber auf Anfrage können Benutzerspezifische Schnittstellen implementiert werden.
Richtungstaster erlauben einen manueller Motorbetrieb.
Spezifikationen
Anzahl Kanäle
1, (bis zu 4 Kanäle, Synchronisation in einem USB Port bis zu 32)
Motortypen
Schrittmotoren / DC / Servo
Stromstärke
Schrittmotor
0,1- 3 A
DC, Servo
0,1- 6 A
Spannung
2 - 48 V
Schrittmoden
1 - 1/256 Teil(Mikro)schrittbetrieb
Geschwindigkeit
Schrittmotor
35000 steps/s
DC, Servo
800000 counts/s
Regelung
Open loop, closed loop
Kompensationen
Backlash
Kompensation
vorhanden
Fehlschritt
Kompensation
vorhanden
Sensor Support
Rotationsencoder
Inkremental Quadraturencoder (TTL, RS422 bis zu 5MHz)
